AT/DT型電動推桿

推桿式電動升降柱是為了實現各種工作平臺的升降而開發的一種產品，產品伸縮范圍大，運行平穩，配合控制器，可以實現兩個推桿同時升降，同步運行。

AT/DT型推桿

推桿式電動升降柱是為了實現各種工作平臺的升降而開發的一種產品，產品伸縮范圍大，運行平穩，配合控制器，可以實現兩個推桿同時升降，同步運行。廣泛應用冶金、礦山、煤炭、店里、機械、糧食、水泥、化工、水利、運輸?shù)刃袠I(yè)，在閘閥類、輸送設備類是不可缺少的通用動力源。

www.liming11.xyz

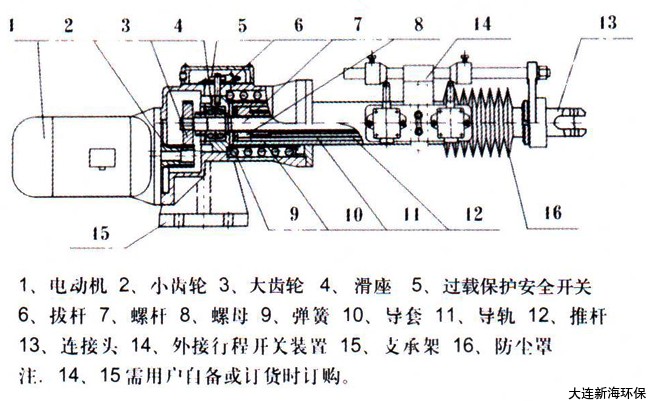

產品結構圖
大連新海環保

www.liming11.xyz

注：AT/DT5000根據速度配備擺線針輪減速機

DYTZ型整體直式電液推桿技術參數

型號	額定輸出力		額定速度（mm/s）		電機型號	行程范圍	速度范圍
型號	推力	拉力	推速	拉速	電機型號	行程范圍	速度范圍
DYTZ450-	450	310	110	140	Y802-4-0.75KW	50-800	30-110
DYTZ700-	700	510	110	140	Y90S-4-1.1KW	50-1500	30-110
DYTZ1000-	1000	750	110	140	Y90L-4-1.5KW	50-1500	30-110
DYTZ1750-	1750	1300	90	115	Y100L1-4-2.2KW	50-2000	10-90
DYTZ2500-	2500	2050	90	115	Y100L2-4-3KW	50-2000	10-90
DYTZ3000-	3000	2500	90	115	Y100L2-4-3KW	50-2000	10-90
DYTZ4000-	4000	2950	90	115	Y112M-4-4KW	50-2000	10-90
DYTZ5000-	5000	3300	90	115	Y132S-4-5.5KW	50-2000	10-90
DYTZ6000-	6000	3800	50	80	Y112M-4-4KW	50-2500	5-50
DYTZ7000-	7000	4500	50	75	Y112M-4-4KW	50-2500	5-50
DYTZ8000-	8000	5000	50	80	Y132S-4-5.5KW	50-2500	5-50
DYTZ10000-	10000	6500	40	60	Y132S-4-5.5KW	50-2500	5-40
DYTZ15000-	15000	11000	40	55	Y132M-4-7.5KW	50-2500	5-40
DYTZ20000-	20000	15000	40	50	Y132M-4-11KW	50-2500	5-40

注：1,上列表中所列電機的電壓等級為380V,防護等級為IP44；2,若參數要求不在表中范圍內的，請另外說明。

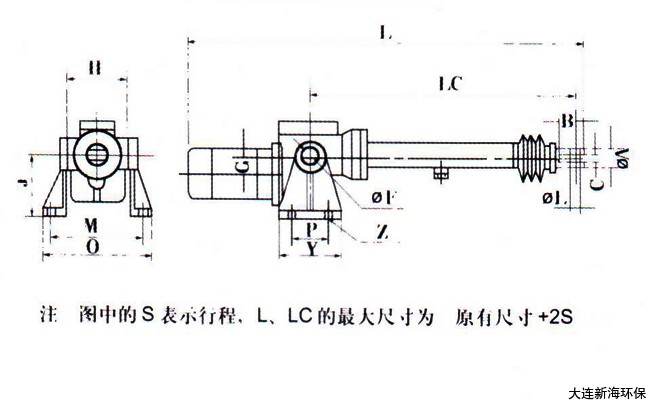

DYTZ型整體直式電液推桿尺寸外形圖

（外形圖僅供參考，產品請以實物為準）

DYTZ型整體直式電液推桿外形尺寸及安裝尺寸

型號	外形尺寸
	L		L1		B		D	D1	b		h
DYTZ450-	880+S		635+S		375+S		160	200	160		140
DYTZ700-	895+S		635+S		375+S		160	200	160		140
DYTZ1000-	920+S		635+S		375+S		160	200	160		140
DYTZ1750-	990+S		670+S		400+S		160	250	160		140
DYTZ2500-	990+S		670+S		400+S		160	250	160		140
DYTZ3000-	990+S		670+S		400+S		160	250	160		140
DYTZ4000-	1010+S		690+S		420+S		160	250	160		140
DYTZ5000-	1055+S		715+S		445+S		160	300	160		140
DYTZ6000-	1075+S		735+S		465+S		200	250	200		160
DYTZ7000-	1075+S		735+S		465+S		200	250	200		160
DYTZ8000-	1095+S		755+S		485+S		200	300	200		160
DYTZ10000-	1190+S		795+S		505+S		220	300	220		170
DYTZ15000-	1270+S		835+S		545+S		240	300	220		180
DYTZ20000-	1470+S		930+S		600+S		260	350	240		190
	安裝尺寸
	A	l2		l3	d1	d2	d3	d4	d5	n		m
DYTZ450-	620+S/2	60		20	36	60	16	50	30	180		240
DYTZ700-	620+S/2	60		20	36	60	16	50	30	180		240
DYTZ1000-	620+S/2	60		20	36	60	16	50	30	180		240
DYTZ1750-	650+S/2	70		20	40	64	20	50	30	180		240
DYTZ2500-	650+S/2	70		20	40	64	20	50	30	180		240
DYTZ3000-	670+S/2	70		20	40	64	20	50	30	180		240
DYTZ4000-	670+S/2	70		20	40	64	20	50	40	180		240
DYTZ5000-	670+S/2	70		20	40	64	20	50	40	180		240
DYTZ6000-	700+S/2	65		25	40	72	25	60	50	240		340
DYTZ7000-	700+S/2	65		25	40	72	25	60	50	240		340
DYTZ8000-	700+S/2	65		25	40	72	25	60	50	240		340
DYTZ10000-	700+S/2	65		25	40	72	25	60	60	260		360
DYTZ15000-	700+S/2	75		30	50	90	30	70	60	280		400
DYTZ20000-	750+S/2	100		40	60	110	40	90	60	320		440
