氣力輸送系統是一項多項流綜合技術，涉及流體力學、材料科學、自動化技術、制造技術等領域，屬輸送效率高、占地少、經濟而無污染的高新技術項目。隨著我國經濟的快速發展，各行各業的生產也在不斷擴大，有些行業如火力發電廠、化工廠、水泥廠、制藥廠、糧食加工廠等的一些原材料、粉粒料在輸送生產工程中產生的環境污染越來越得到廣泛的重視。氣力輸送技術于是得到了逐步的推廣。氣力輸送是清潔生產的一個重要環節，它是以密封式輸送管道代替?zhèn)鹘y(tǒng)的機械輸送物料的一種工藝過程， 是適合散料輸送的一種現代物流系統。將以強大的優勢取代傳統的各種機械輸送。
濃相輸送原理：

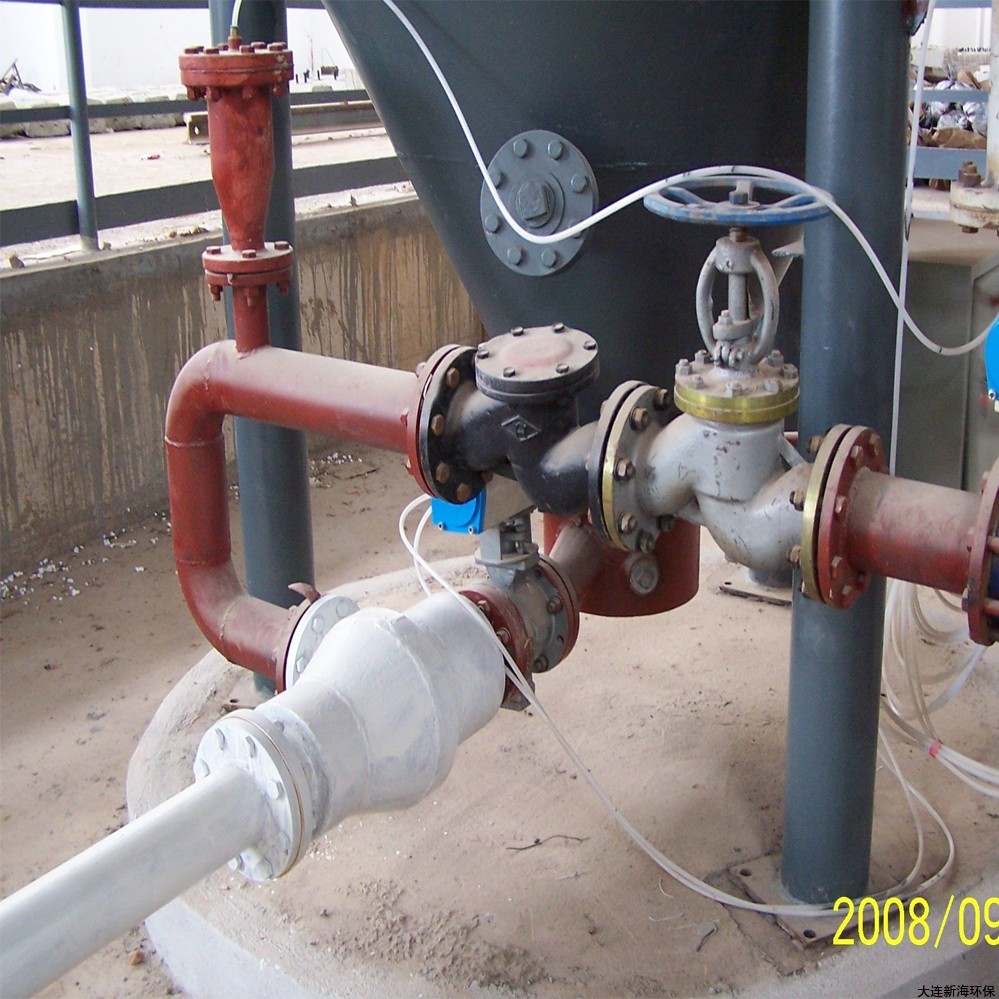

濃相輸送是利用射流技術與流態化技術相結合而輸送粉狀物料的技術。當物料送入泵體后經過氣化管使物料形成一種流化狀態順利進入混合室，同時高壓氣體經噴嘴高速噴出與流態化物料充分混合，高速氣流帶著物料經輸送管道完成物料輸送工作。物料通過物料切斷閥、鐘罩閥進入儲罐中，此時輸出氣動球閥關閉，排氣閥打開，當物料在儲罐中料位高度達到設定值時（料位傳感器控制），物料切斷閥、排氣閥關閉，幾秒鐘后鐘罩閥關閉。這時儲罐上進氣閥打開（加壓閥），將儲罐充氣加壓。當儲罐中壓力達到設定值時，輸出氣動球閥和噴嘴上裝有的助吹閥同時打開，這時物料在氣動力作用下以較高的速度通過輸送管道進入料倉。輸送管為紊流雙套管結構，其特點是在輸送管道中產生若干疏密相間物流，使物料在輸送管道中不發生堵料現象。當儲罐中物料全部打出后，系統自動回到開始狀態。
濃相輸送組成：

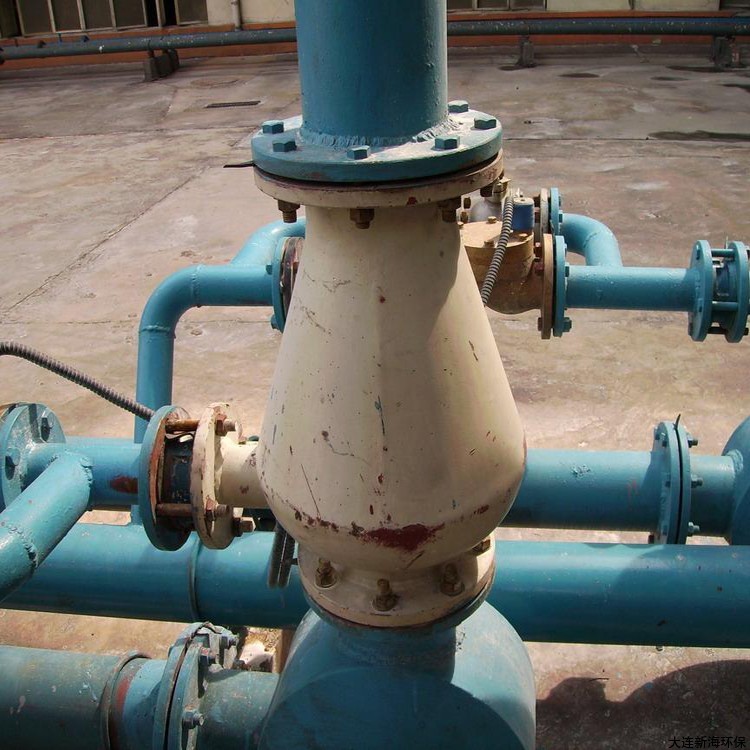

氧化鋁濃相輸送系統主要由物料切斷閥、膨脹節、鐘罩閥、壓力罐、儲氣罐、排氣閥、輸出氣動球閥、出口錐、噴嘴、助吹閥、減壓閥、輸送管道、換向器、壓力變送器、料位傳感器、PLC 控制系統等部分組成。
濃相輸送特點：
1．濃相輸送技術與普通氣力輸送相比較，具有以下優點：由于采用靜壓輸送，壓縮空氣用量比普通氣力輸送少，輸送等量的氧化鋁時動力消耗少2/3以上。
2．固氣混合比高達60：1普通氣力輸送的固氣比均在30：1以下，管徑可相應縮小以輸送壓力低，排出廢氣少，過濾面積減少，過濾器相應減小。
3．輸送速度低，僅2～3m/s，對管道磨損小，可使用普通鋼管，且運行噪音小。
4．設備簡單，維修工程量很小。
5．輸送高度達30～40m，輸送距離可達450m。主管直徑可達150～200mm。最大能力為30t/h。
6．物料在輸送中破損小，并且在管子彎道處也不結垢，輸送管道在轉彎處也無需特種保護。
7．易于實現全自動控制，操作人員少。
8．卸料靈活，設備布置方便。

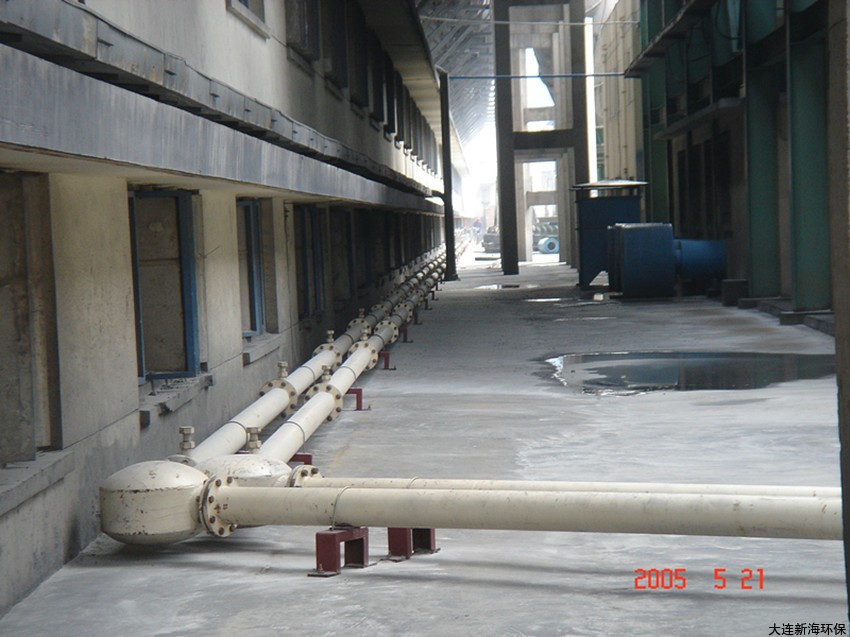

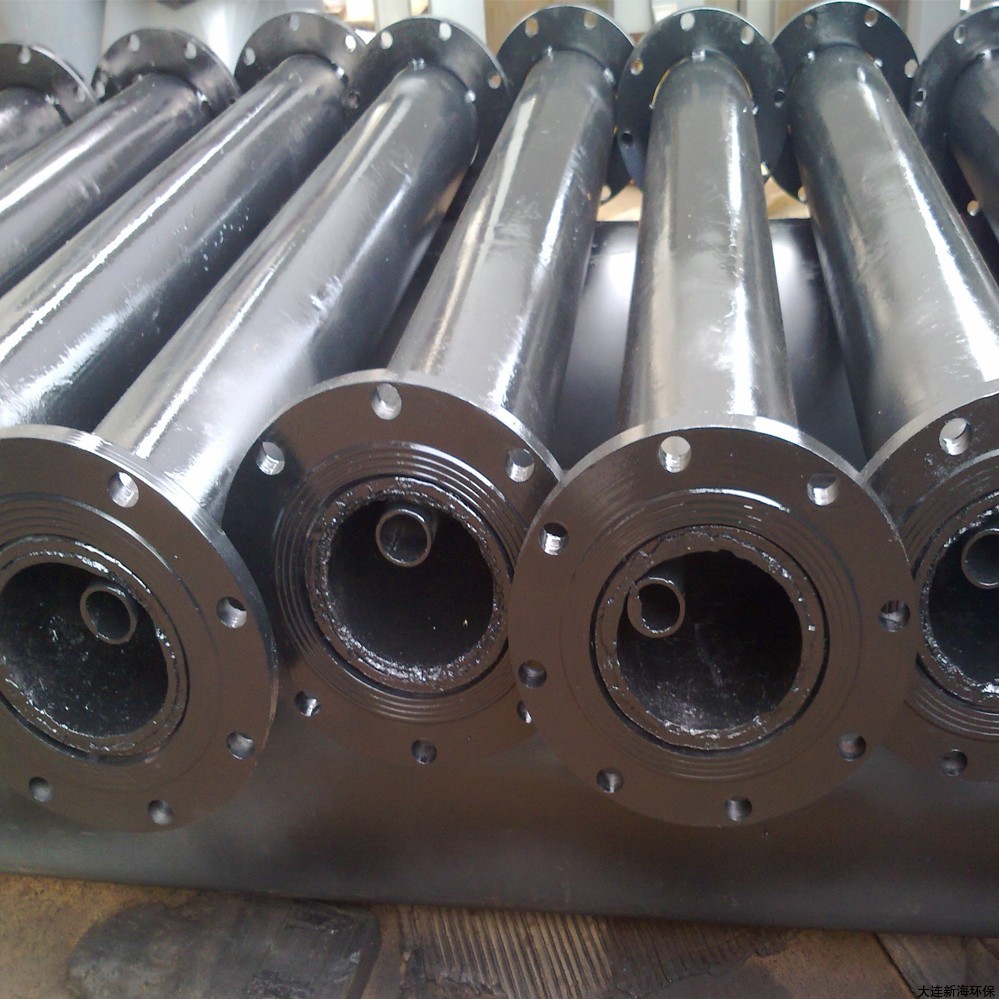

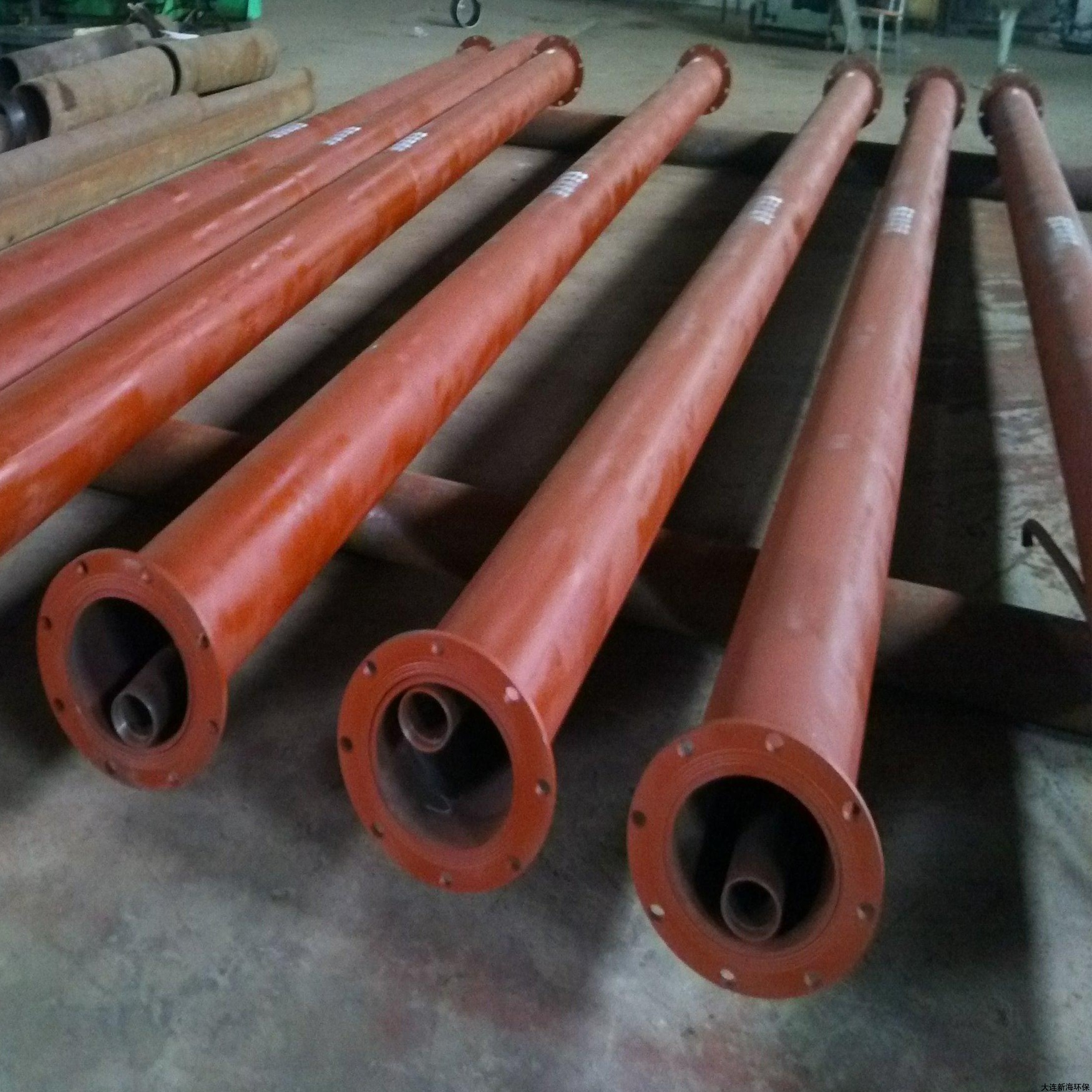

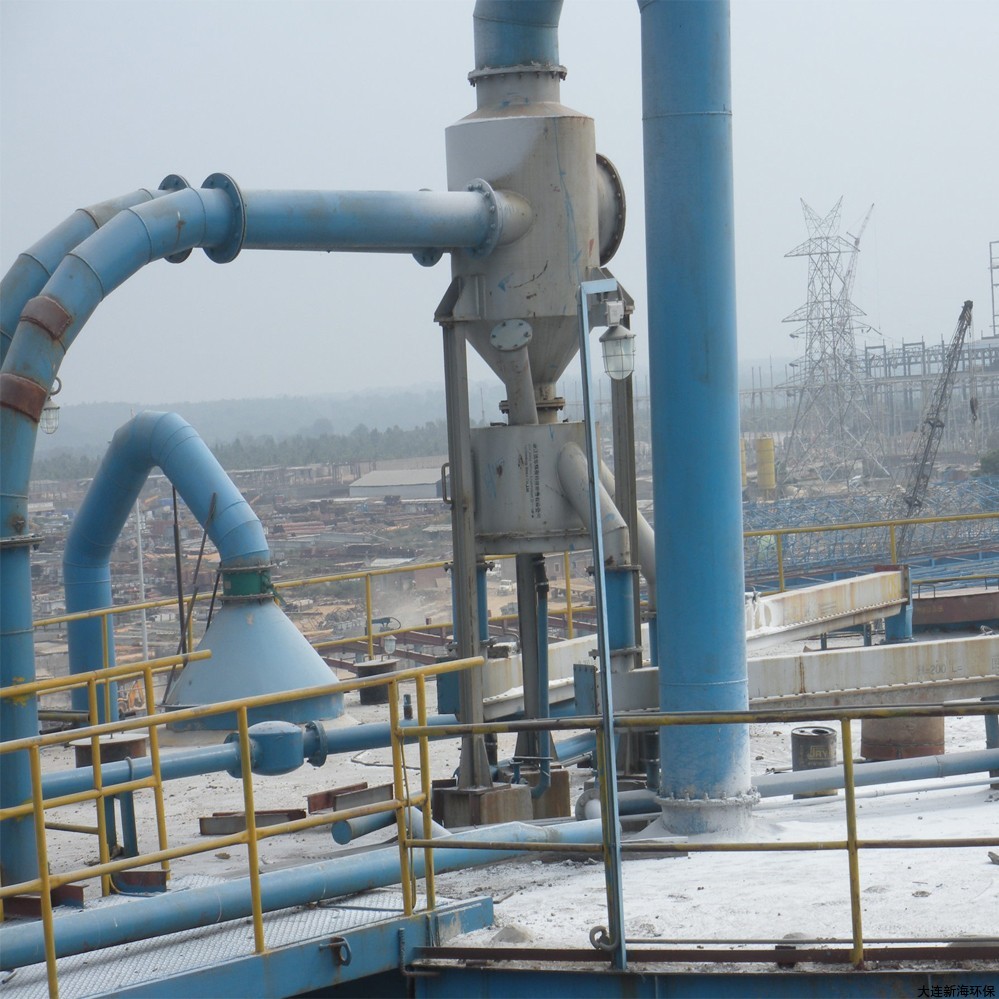

濃相輸送技術是套管式氣力壓送式輸送，與稀相輸送比較，固氣比高，氣流速度小，輸送壓力低，因而相對減少了壓縮空氣用量，降低了能耗和物料破損率。
氣力輸送物料示例如下： 面粉豆餅調味粉魚粉小麥可可鹽谷物大豆干酵母棉籽纖維素淀粉粒糖飼料煙葉滑石粉白云石石灰石氧化鎂二氧化硅鈦白粉高嶺土螢石粉硼潤土粘土鐵礬土白土長石洗滌劑粉化肥芒硝尿素粒氧化鋅消石灰碳酸鈉硅膠硝酸鈉氫氧化鋁氯酸鈉磷酸鈉碳酸氫鈉硼砂（酸）石膏粉鋅粉鎳粉碳黑氧化鐵粉聚丙烯PTAPETABSSBSPVC煤粉粉煤灰尼龍切片碳素焦碳粒水泥鐵丸橡膠粒木屑。 |
大連新海環保設備有限公司是專業從事環保凈化工程 的開發設計生產制造、安裝調試、售后服務、技術咨詢于一體的高科技企業。 |
氣力輸送形式：
·氣力輸送系統按類型分：正壓、負壓、正負壓組合系統
·正壓氣力輸送系統： 一般工作壓力為0.1~0.5MPa
·負壓氣力輸送系統： 一般工作壓力為-0.04~-0.08 MPa
·按輸送形式分： 稀相、密相、半密相等系統。
氣力輸送系統功能表: |
| 項 目氣源壓力MPa輸送距離m物料粒度mm輸送量t/h正壓系統0.4~0.62000＜13＜100負壓系統-0.04~-0.08300＜13＜60 |
| 新海環保氣力輸送技術和氣力輸送工程 |
我公司在上述氣力輸送系統工程的研制開發方面技術成熟，并擁有一批有經驗的專家和工程師，面向市場，竭誠為各行業提供強有力的技術支持，滿足各行業在氣力輸送上的要求。
| 濃相氣力輸送系統 | ||
| 名 稱 | 型號規格 | 數量 |
| 下料系統 | DN200 | 2套 |
| 配手動閘板閥及下料管 | ||
| 下料管上含氣化助流裝置 | ||
| 材質：鑄鐵，PN10 | ||

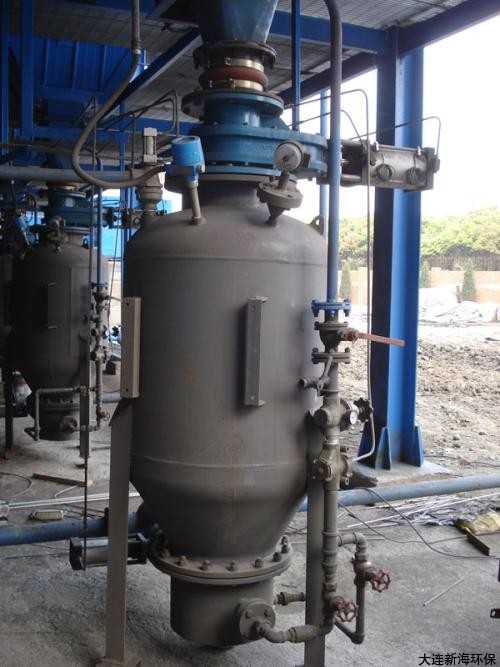

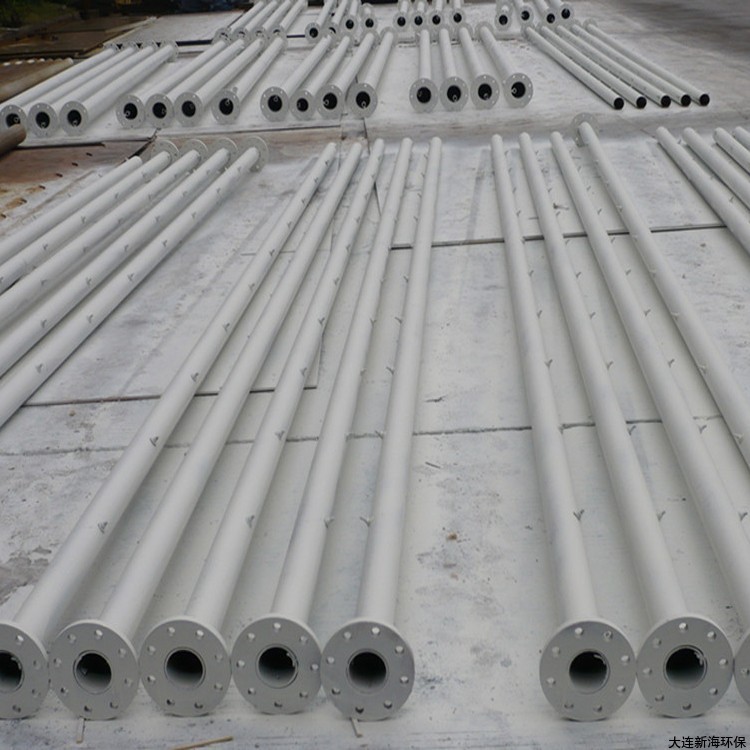

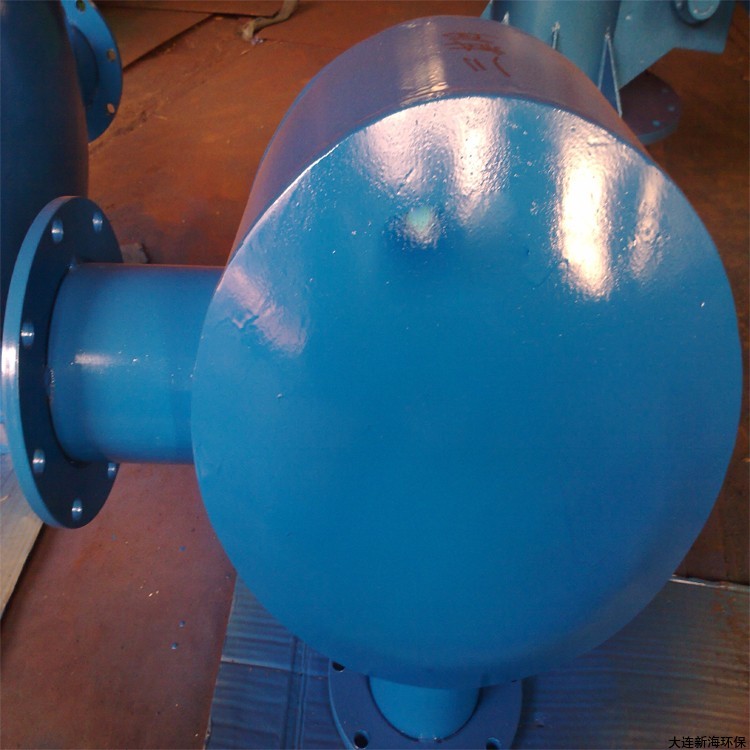

| 濃相氣力輸送泵 | NXB1000-1.0 | 2套 |
| 容積：1.5m3 | ||
| 輸送能力：5t/h | ||
| 輸送距離：550m，高度：30m | ||
| 容器類別：I類 | ||
| 材質：不銹鋼材質 | ||
| 使用溫度范圍：≤140℃ | ||
| 工作壓力：0.1~0.40MPa | ||
| 設計壓力：0.7MPa | ||
| 接管法蘭公稱壓力：PN1.0 | ||
| 含現場控制柜 | ||
| 含PLC控制柜 | ||
| 泵前穩壓儲氣罐 | 容積：4m3 | 2臺 |
| 含安全閥、自動排水器 | ||
| 含進出口截止閥 | ||
| 含自動排水器 | ||
| 空壓機系統(含儲氣罐等附件） | 風量：24m3/min | 1臺 |
| 排氣壓力：0.8MPa | ||
| 含進出口截止閥 | ||
| 氣源管道 | 規格：φ108×4.5mm，300m | 4t |
| 輸送管道 | 規格：φ114×7mm，100m×2 | 4t |
| GB/T8163流體用無縫鋼管 | ||
| 規格：φ133×8mm，200m×2 | 8t | |
| 耐磨彎頭 | 規格：DN100/125/150 | 20個 |
| 曲率半徑：R=1500mm | ||
| 材質：內襯耐磨澆注剛玉陶瓷 | ||
| 耐磨層厚度：5mm | ||
| 兩端法蘭連接 | ||
| 輸送管道 | 規格：φ159×8mm，250m | — |
| 輸送管道 | 規格：φ159×8mm，50m×2 | 2t |
| 助吹裝置 | DN40 | 8套 |
| 含壓力檢測裝置、氣動閥、止回閥 | ||
| 材質：不銹鋼 | ||
| 每個檢測點一個現場控制柜 | ||
| 助吹氣源管 | DN40 | 4t |
| 助吹裝置檢修平臺 | 垂直檢修平臺 | 8個 |
| 高6m，井字結構，含護欄 | ||
| 管道立柱支架 | 根據現場高度 | 40個 |
| 粉煤灰?guī)祉斴斔凸艿?/td> | 2段 | |
| 粉煤灰?guī)祉斒諌m器 | 2臺 | |
| 緩存鋼倉 | 容積：V=40m3 | 2臺 |
| 直徑：φ4000mm | ||
| 高度：h=6500mm | ||
| 倉底兩個下料口 | ||
| 倉體內部襯鏡面不銹鋼 | ||
| 主梁H型鋼，含樓梯、護欄 | ||
| 緩存鋼倉料位計 | 型號：LR560 | 2臺 |
| 輸出信號：4~20mA | ||
| 緩存鋼倉頂收塵器 | 處理風量：5500~6000m3/h | 2臺 |
| 過濾面積：124m2 | ||
| 布袋材質：覆膜針刺氈 | ||
| 風機功率：11KW | ||
| 排放濃度：≤200mg/m3 | ||
| 排放濃度：≤10mg/m3 | ||
| 含控制柜 | ||
| 含收塵風機及電機 | ||
| 含錐體4個振動器 | ||
| 倉底助流或振動器 | 氣體助流：DN25 | 4套 |
| 采用氣體助流，保證下料通暢 | ||
| 振動器：ZFB-4 | ||
| 功率：0.18KW | ||
| 雙管螺旋鉸刀秤 | 型號：PQS15 | 4套 |
| 計量能力：0.1~0.55t/h | ||
| 計量精度：±5% | ||
| 溢流喂料螺旋 LFS15X1500 | ||
| 溢流喂料螺旋電機減速機 | ||
| 溢流喂料螺旋變頻器 ACS | ||
| 計量螺旋 FS15X1500 | ||
| 計量螺旋電機減速機 BWD | ||
| 計量螺旋變頻器 ACS | ||
| 稱重傳感器 PST | ||
| 測速編碼器 1024P | ||
| 信號處理單元 SPU | ||
| 控制系統 PLC200+TD400C | ||
| 控制柜 | ||
| 出磨斜槽 | 4條 | |
| 入庫提升機 | 4臺 | |
| 螺旋輸送泵 | 泵功率：18.5KW | 2套 |
| 風機功率：110KW | ||
| 輸送管道（入熟料斜拉鏈機） | 規格：φ159×8mm，200m | — |
| GB/T8163流體用無縫鋼管 | ||
| 耐磨彎頭 | 規格：DN150 | 8個 |
| 曲率半徑：R=1500mm | ||
| 材質：內襯耐磨澆注剛玉陶瓷 | ||
| 耐磨層厚度：5mm | ||
| 兩端法蘭連接 | ||
| 輸送管道 | 規格：φ159×8mm，50m×2 | 2t |
| GB/T8163流體用無縫鋼管 | ||
| 拉鏈機上方緩存鋼倉 | 容積：V=5m3 | 2臺 |
| 直徑：φ1800mm | ||
| 倉底一個下料口 | ||
| 材質：內襯不銹鋼鏡面板 | ||
| 含支撐、平臺、樓梯、護欄 | ||
| 緩存鋼倉頂收塵器 | 處理風量：3000m3/h | 2臺 |
| 過濾面積：40m2 | ||
| 布袋材質：覆膜針刺氈 | ||
| 風機功率：3KW | ||
| 排放濃度：≤200mg/m3 | ||
| 排放濃度：≤10mg/m3 | ||
| 含控制柜 | ||
| 含收塵風機及電機 | ||
| 含錐體4個振動器 | ||
| 緩存鋼倉稱重傳感器 | 型號：SB3t×3 | 2套 |
| 輸出信號：4~20mA | ||
| 倉底助流或振動器 | 氣體助流：DN25 | 2套 |
| 采用氣體助流，保證下料通暢 | ||
| 振動器：ZFB-4 | ||
| 功率：0.18KW | ||
| 儀用儲氣罐 | 容積：1m3 | 6臺 |
| 含安全閥、自動排水器 | ||
| 含進出口截止閥 | ||
| 含自動排水器 | ||
| 系統控制系統 | 上述設備自動控制 | 2套 |
| 含增加通訊模塊 中控顯示與控制 系統計算與監控 | ||
