一、VRI反應器簡介：
VRI反應器，它是安裝在煙管內的一種垂直徑向噴射裝置，主要用于電解鋁煙氣凈化系統，其作用是將氧化鋁（AL2O3）均勻的噴射到煙氣反應裝置中，與電解鋁煙氣中的氟化氫氣體（HF）發生化學反應和吸氟反應，使氟化氫氣體變成固態形式存在，再通過除塵器將其收集下來。從而達到了能源回收治理電解鋁煙氣中有害氣體的目的，為鋁冶煉和陽極焙燒爐煙氣干法凈化系統配套用的吸附反應裝置。英文名為Vertical Radial Injector，簡稱VRI反應器。 二、工作原理：
該反應器根據氣體流動多點式錐式錐形運動原理設計而成。將來自的氧化鋁經流態化元件沸騰流態化后，通過空心錐體多孔眼中噴射溢流而出，呈一個很均勻的圓截面，此時含氟煙氣在此與氧化鋁進行充分接觸，均勻混合及吸附反應，將含氟煙氣吸附到氧化鋁表面，生成氟化鋁。
三、結構特點：

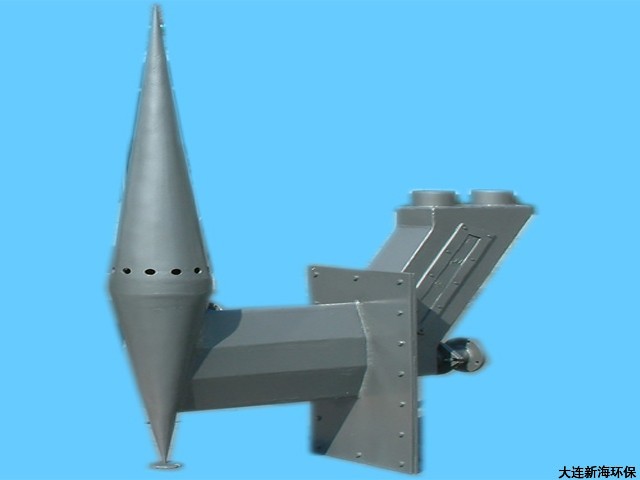

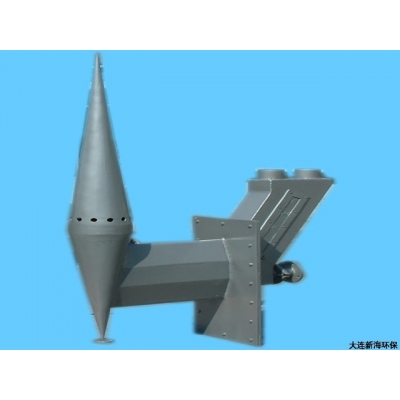

該應器設計結構獨特，其外型成雙錐體，減小設備阻力，使氧化鋁噴出后成蝶型，增大吸附面積，提高吸附效率；噴射孔有合金耐磨套，使使用壽命提高5 倍，流化元件采用不銹鋼燒結氈壓制而成，機構精制，無需維修；噴料孔經熱處理，增加了耐磨性。與其他反應器相比，具有氧化鋁破碎率低、阻力小、有為附反應率高等特點，現已廣泛應用在國內外鋁工業煙氣干法凈化系統。
下表為幾種不同形式反應器阻力消耗，氧化鋁破碎率比較：
序號 | 國別 | 反應器形式 | 阻力消耗（mmH2O） | 氧化鋁破碎（%） |
1 | 美國阿爾闊 | 沸騰床 | 350～400 | 10～15 |
2 | 法國彼施湟 | 文丘里 | 40 | 10～20 |
3 | 加拿大 | 管道 | 15～20 | 20 |
4 | 大連新海 | VRI | 25 | 5 |
四、安裝：
1、安裝前應認真檢查反應器與煙管上的法蘭螺孔數、儲存是否一致，若有差異，應采取措施進行處理，兩法蘭符合一致后方可安裝，安裝時要擰緊螺母，不允許有任何泄漏現象。
2、應檢查流態化元件是否有破損、凹凸不平之處，若發現上述缺陷，應進行修復或更換后，方可安裝；流態化元件與氧化鋁料箱連接的螺栓及由現場連接的氣源管道一定要擰緊，不允許有泄漏現象。
3、待凈化系統所有設備安裝好的，投產運行前方可將流態化元件安裝在反應器內與現場氣源管接通，安裝時流態化元件的焊縫接口必須垂直向下，其目的是為了阻止流態化元件因長時間不通氣運行，冷空氣進入形成潮濕的氣體與來自電解槽啟動時的各種雜物和氧化鋁粉混合在一起后，被抽入凈化系統，將流態化元件表面孔眼堵塞，影響流態化元件的使用效果。 4、待VRI反應器與流態化元件連接的氣源管道、壓力表等安裝好后，應進行預通氣試驗，其目的是檢查每個連接處是否有泄漏之處，若有泄漏應采取措施處理好后，方可投入正式運行。
五、使用維護：
1、凈化系統運行時，首先應清除氧化鋁中的各種雜物，決不允許氧化鋁含有各種雜物進入反應器內，不管采用何種形式的反應器，這都是不允許的。
2、根據現場及設計要求，調節好氧化鋁用量及流態化元件供氣量、壓力，促使氧化鋁均勻沸騰流態化，達到高吠附效率。
3、定期對流態化元件用壓縮空氣進行吹掃或用汽油進行清洗，以防孔眼堵塞，影響使用效果。
4、經常觀察玻璃孔氧化鋁沸騰流態化情況或定期打開煙管上的快開檢查孔，觀察氧化鋁噴射情況、管道的各連接處是否嚴密，若有異常應尋找原因，采取措施，進行處理，以便反應器正常運行。
六、其他：
新海環保公司生產的反應器流態化元件采用五層sus316L不銹鋼網燒結制成（試驗后驗證特定密度），特別適用于含硫氣體過濾.具有強度高、韌性好、孔形穩定，分布均勻，保證過濾性能穩定、反復清洗再生后過濾性能恢復90%以上。氟化物的排放降低到2～3mg/m3，而且可以較徹底地回收氟化氫，形成氟化鋁，變廢為寶。
