概述:
該閥門普遍適用于建材、礦山、冶金、電力等行業的儲卸灰系統，作為各類除塵設備以及各種磨機、烘干機等設備的卸料裝置。該閥是一種新型的快速電動控制卸灰裝置，采用錐形灰倉，帶斜角的密封面，卸灰徹底、無磨損。
結構特點:

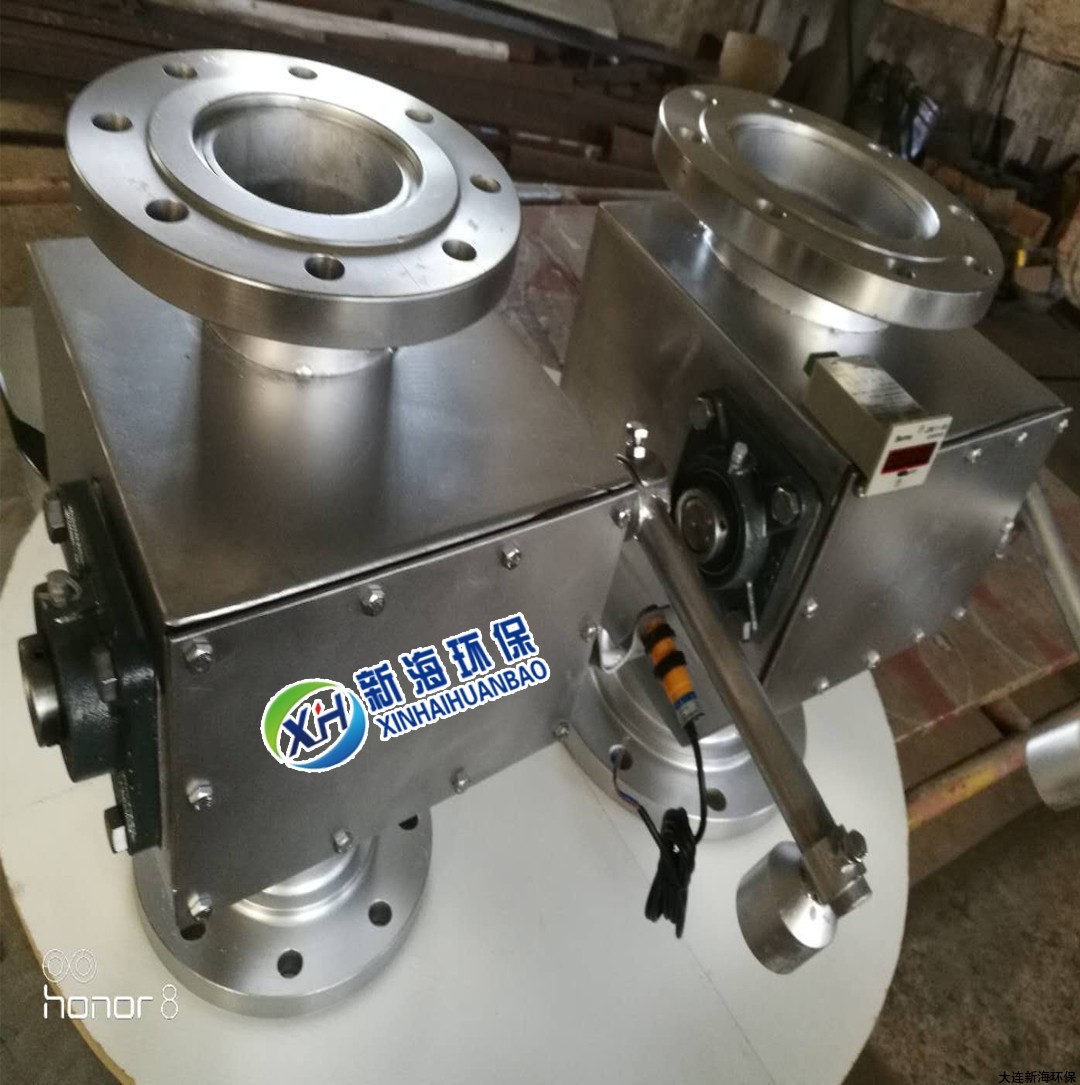

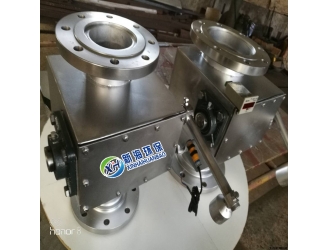

電動雙層翻板閥（也稱雙閥式電鎖器，雙重鎖電閥或電動雙門卸料器等），它利用上下閥門的不同時開關防止空氣竄流和平衡閥機及增壓閥的助流作用，使該設備既能連續脈動給料的同時又具有鎖氣的功能，以滿足氣力輸送粉粒體物料的要求。
本系列閥門采用鋼板焊接結構，有連桿、曲柄、傳動機構，及復位機構，結構緊湊，工作平穩可靠。
主要性能參數:
適用介質 | 工作溫度 | 卸灰量 |
干燥粉塵 | ≤150℃ | 6 |
減速機 2.閥體 3.閥軸 4.重錘 5.閥板 6.連桿
技術參數表:
DN | D | D1 | H | L | n-d | 卸灰能力 | 開啟頻率 | 減速機型號 | 電機功率 |
150 | 226 | 196 | 600 | 1400 | 6-φ11 | 17 | BWY15-59 | 1.1kW | |
200 | 290 | 250 | 800 | 1500 | 8-φ11 | 17 | BWY15-59 | 1.1Kw | |
250 | 340 | 300 | 800 | 1600 | 8-φ13 | 17 | BWY15-59 | 1.1kW | |
300 | 390 | 350 | 900 | 1840 | 12-φ13 | 12 | BWY22-87 | 1.5kW | |
320 | 410 | 370 | 1000 | 1980 | 12-φ13 | 12 | BWY22-87 | 1.5kW | |
400 | 490 | 450 | 1200 | 2060 | 16-φ13 | 8 | BWY22-87 | 2.2kW | |
450 | 540 | 500 | 1200 | 2180 | 16-φ13 | 8 | BWY22-87 | 2.2kW | |
500 | 600 | 560 | 1400 | 2210 | 16-φ13 | 8 | BWY22-87 | 3kW | |
600 | 700 | 660 | 1400 | 2310 | 20-φ13 | 8 | BWY2215-121 | 3kW | |
720 | 820 | 780 | 1400 | 2380 | 24-φ13 | 8 | BWY2215-121 | 4kW | |
800 | 900 | 860 | 1600 | 2420 | 24-φ13 | 5 | BWY2215-121 | 4.5kW |
法蘭可供選擇：方形和圓形；可根據客戶要求選擇多種材質：不銹鋼（SS304、SS304L、SS316、SS316L），碳鋼等；可供選擇的驅動方式：重錘式、氣動和電動.
