產品介紹：

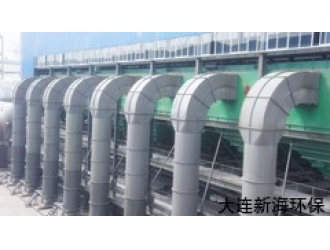

新式反吹風布袋除塵器當含塵氣在負壓作用下，由進風管進入下灰斗，在進風口正面設有阻流板，較粗的粉塵靠碰擊和重力落入灰斗，細顆粒分粉塵經濾袋過濾后，吸咐在濾袋的內壁上，凈化后的氣體經袋濾室，通過設備頂部切閥經排管吸入風機內，再經排氣筒排入大氣中。隨著國家對環保節能減排要求的不斷提高，國內多數鋁廠電解煙氣凈化系統配置的老式反吹風式除塵器已不能滿足國家的環保要求。
我公司根據多年經驗開發出了改進型新式反吹風布袋除塵器，有效的利用原有的除塵器主排煙風機及鋼結構框架進行升級改造。
改造后的凈化系統各項排放指標均能滿足環保排放標準要求，為鋁廠節約了大量的投資成本和運行成本。
除塵器組成：
除塵器主要由：下部箱體、上壓套、下壓套、凈氣室、清灰整流裝置、吸氟器、反吹風布袋、骨架、W型漏斗等組成。
除塵器相關參數：
規格 性能參數 | DDF-1000 | DDF-1800 | DDF-3000 | DDF-4000 | DDF-5000 | DDF-6000 | DDF-7000 | DDF-8000 | DDF-9000 | DDF-10000 |
過濾面積（m2) | 1000 | 1800 | 3000 | 4000 | 5000 | 6000 | 7000 | 8000 | 9000 | 10000 |
處理風量（m3/h) | 3000～90000 | 5400～162000 | 90000～270000 | 120000～360000 | 150000～450000 | 180000～540000 | 210000～630000 | 240000～720000 | 270000～810000 | 300000～900000 |
設備阻力（Pa) | <1470 | |||||||||
過濾小室數（個） | 6 | 8 | 6 | 6 | 8 | 6 | 10 | 10 | 12 | 12 |
濾袋排數（排） | 15 | 11 | 7 | 10 | 9 | 11 | 10 | 11 | 11 | 12 |
單室過濾面積（m2) | 250 | 225 | 500 | 666 | 625 | 750 | 700 | 800 | 750 | 830 |
濾袋尺寸（ фmm） | 260 | 180 | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 292 |
入口溫度（℃） |
<150 <300 | |||||||||
設備重量（T） | 57.5 | 81.65 | 138 | 161 | 195.5 | 230 | 310.5 | 345 | 414 | 517 |
工作原理:
濾袋附塵不斷增加，阻力上升到規定值時，即開始清灰。設備的清灰方式靠室反吹風方式，反吹風時通過換向閥，關閉排風管，打開反吹風管，切斷單室的負壓軸吸作用。因為設備各室的進風管是相通的，而且都處于負壓狀態，因此由于鄰室的負壓軸吸作用。使氣流通過反吹風管被吸入濾袋室，透過濾袋，氣流由濾袋外，側進入內側，經灰斗及該室的進風管而吸入鄰室排出，此時濾袋被吸癟。濾袋內部的積塵隨之被抖落到灰斗，完成了單室的清灰，其余室在清灰執行機構的控制下，進行同樣順序的清灰，除到一定值時，清灰停止。
