Y型過濾器水過濾器法蘭式過濾器

過濾器是管道輸送過程中用于對管道中介質內的雜質進行過濾和排除的高效過濾設備。安裝在管道上對流體中的鐵銹、沙粒等固體雜質進行濾除，保護管道上的設備免受磨損和堵塞，使機器設備：壓縮機、水泵、閥門、儀表等能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。

產品概述：

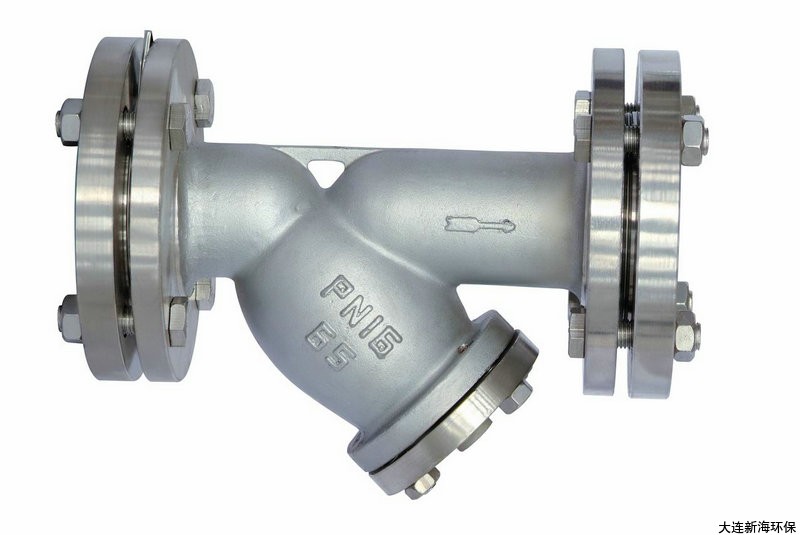

Y型過濾器是管道輸送過程中用于對管道中介質內的雜質進行過濾和排除的高效過濾設備。安裝在管道上對流體中的鐵銹、沙粒等固體雜質進行濾除，保護管道上的設備免受磨損和堵塞，使機器設備：壓縮機、水泵、閥門、儀表等能正常工作和運轉，達到穩定工藝過程，保障安全生產的作用。

工作原理：

安裝于進水管路中各配套閥門的前端，當管道中的介質首先進入過濾器時，介質通過濾網進入被連接的閥門中，而雜質則留于筒體內，使各類閥門不會由于雜質卡入而失靈。

產品結構：


法蘭式Y(jié)型過濾器-結構圖	螺紋式Y(jié)型過濾器-結構圖

產品尺寸：

Y型過濾器
	H	L
DN15	102(58)	125(65)
DN20	119(71)	150(79)
DN25	125(87)	160(90.5)
DN32	145(95)	180(105)
DN40	164(105)	195(117.5)
DN50	186(128)	215(138)
DN65	238	250
DN80	273	285
DN100	306	300
DN125	310	350
DN150	400	380
DN200	470	480
DN250	480	545
DN300	640	605
DN350	642	660
DN400	830	780
DN450	900	850
DN500	1000	885
DN600	1200	1150

產品選型：

公稱通徑	DN15-DN600	連接方式	法蘭對焊螺紋
殼體材質	碳鋼(襯PO、襯F46) 不銹鋼黃銅 PP PVC	法蘭壓力	0.25-16Mpa 150-900LB
濾芯材質	不銹鋼 PP PTFE 尼龍	法蘭密封面	FF RF MFM RJ TG
過濾精度	10目-500目	墊片材質	PTFE 金屬纏繞丁晴橡膠

（用戶可根據本表參數選購優質產品）

典型應用：

1、石油化工燃?xì)馍a(chǎn)中的弱腐蝕性物料：水、油品、氨、烴類等。

2、化工生產中的腐蝕性物料：燒堿、純堿、濃稀硫酸、碳酸、醋酸、酯酸等。

3、工業生產中的低溫物料：液甲烷、液氨、液氧及各種制冷等。

4、食品、制藥生產中有衛生要求的物料：啤酒、飲料、乳制品、糧漿和醫藥用品等。

安裝方法：

本產品一般分為三種安裝形式：法蘭連接、對焊連接和螺紋連接。

安裝對焊連接的Y型過濾器時，應注意墊片為非金屬材質，容易由于過熱而損壞。因此應縮短焊接時間，并在焊接完成后對過濾器進行冷卻。如果焊接前需要預熱或焊接后需要繼續加熱，建議先將墊片拆下再加熱。

安裝螺紋Y型過濾器時，要先清洗管道的螺紋連接表面，對管道密封膠或特氟龍帶（聚四氟乙烯）的使用要適量。

注意事項：安裝時請注意水流方向。

運行維護：

1、首次安裝使用一段時間后應進行清洗，以清除系統初始運行時積聚在濾網上的雜質等污物。

2、Y型過濾器使用過程中須定期檢查清洗，頻次依據實際使用工況條件而定。當過濾器工作一段時間后，濾芯內部會沉淀了部分雜質，使壓力增大，流速下降，此時需及時清除。

3、清洗雜質時，要特別注意保護濾芯表面覆蓋的不銹鋼絲網層，不能變形或損壞；如發現絲網層已經變形或損壞，需馬上更換。

4、若過濾器不帶排污絲堵，則清洗時要將濾網限位器以及濾網拆下。

5、每次維護、清洗前，應將過濾器與帶壓系統隔離。清洗后，重新安裝時要使用新的密封墊。
