粉煤灰氧化鋁超濃相輸送風動溜槽

超濃相輸送技術是一項粉料、顆粒料遠距離輸送的新技術，凡具有流態化特性的粉料，細顆粒均可以采用。

此項技術具有工藝先進、設備簡單、低能耗、輸送效率高、及操作簡單、維修容易、安全可靠的特點。

可廣泛應用于冶金、建材、糧食加工、化工等行業。

1.1設備特點

1.1.1超濃相輸送裝置可長距離水平布置，能大量節省安裝空間，方便設計安裝施工，并可以大量節省土建投資。

1.1.2低的物料流速（<0.5m/s），可極大地延長設備的使用壽命和減少氧化鋁的破損，有利于氧化鋁在電解質中的溶解和擴散，減少沉淀的發生。

1.1.3較高的物料濃度（>0.8t/m3）,雖流速小，輸送能力亦很大，本系統每套輸送能力≧60t/h。

1.1.4系統排風自成體系，配有獨立高效的排風過濾裝置，不需另設除塵裝置物料全封閉輸送，無粉塵飛揚，勞動條件好，亦可避免滲入各種雜質，提高鋁品位。

1.1.5使用離心風機供風，運行費用要比壓縮空氣低得多。

1.1.6整個系統無機械運動部件，因此維修量小，減輕了工人的勞動強度。

1.1.7使用超濃相輸送系統，可降低氧化鋁消耗，提高經濟效益。 另外超濃相輸送主風管壓力一般為3000Pa－7000Pa，輸送過程中對粉料顆粒破損小。在電解鋁煙氣干法凈化中，運用此項技術，既能使往煙氣中添加吸附用的新鮮氧化鋁達到輸送方便可控制，又能保證低的氧化鋁破損率，改善吸附效果、提高煙氣凈化效率。

1.2主要用途及適用范圍 超濃相輸送系統設備是大型預焙陽極電解槽生產車間的一個重要組成部分，在高溫、多塵強磁場的條件下工作用途：

1.2.1用于電解槽的自動加料

1.2.2氧化鋁和氟化鹽的工藝計量及參配

1.2.3天車加料系統供料

1.2.4凈化系統新鮮氧化鋁供料

1.3使用環境及工作條件 1.3.1自然條件

1.3.1.1、絕對最高氣溫55℃

1.3.1.2、絕對最低氣溫－35℃

1.3.1.3、海拔高度：≦3500m 1.3.2公用系統技術條件 供電電源：AC 50HZ±2％ 380／220V±10%(三相四線制)

1.3.3工作條件 本裝置適用于空氣中含有氧化鋁粉塵、碳粉粉塵、氟化氫氣體、瀝青煙等有害物質的生產場合。

2、結構特征與工作原理

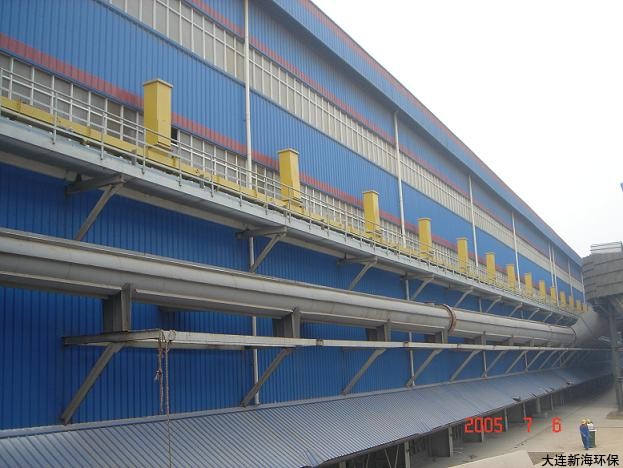

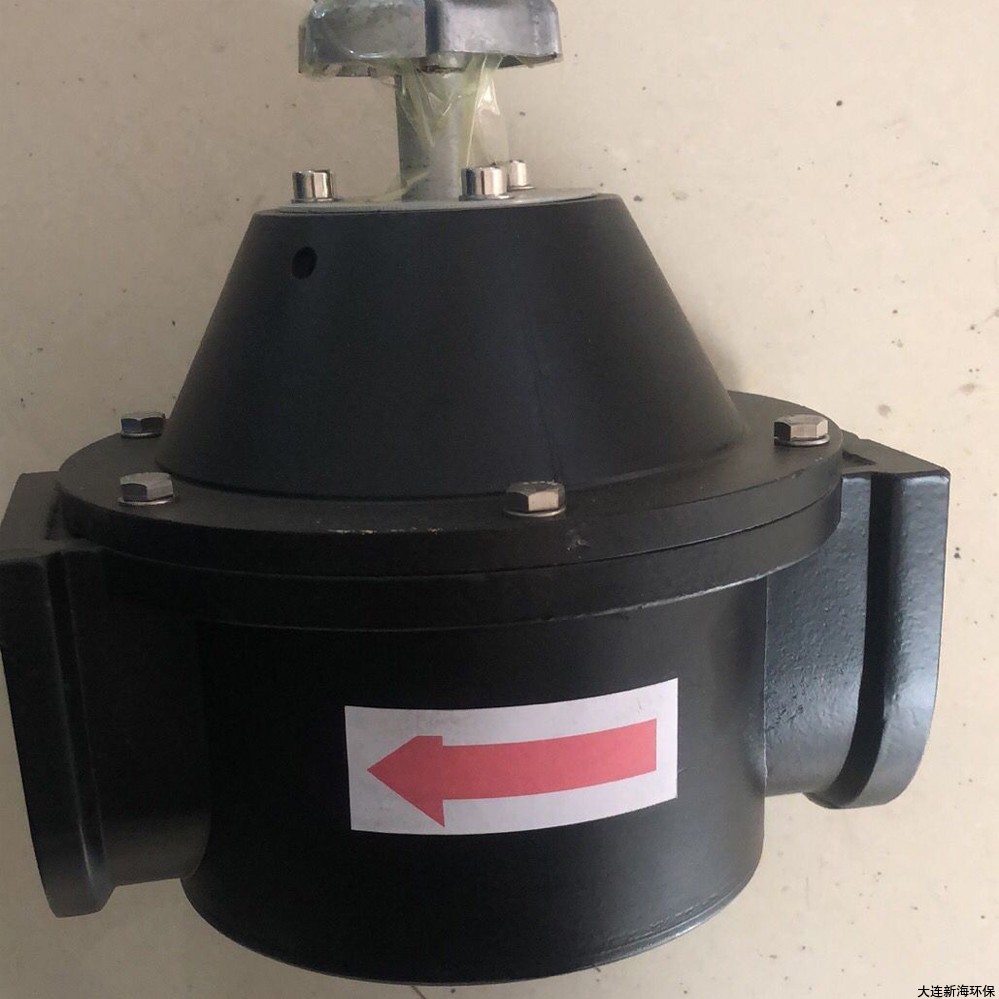

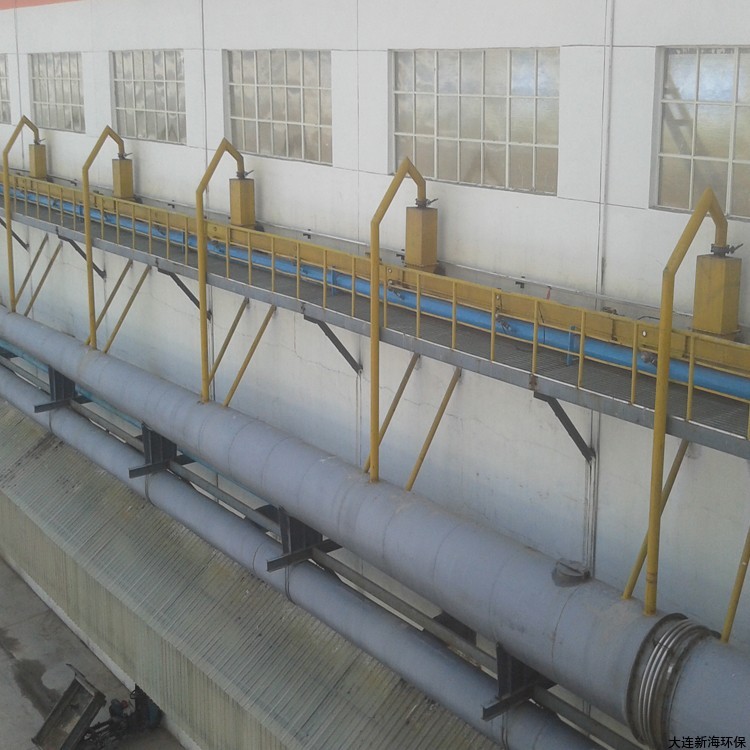

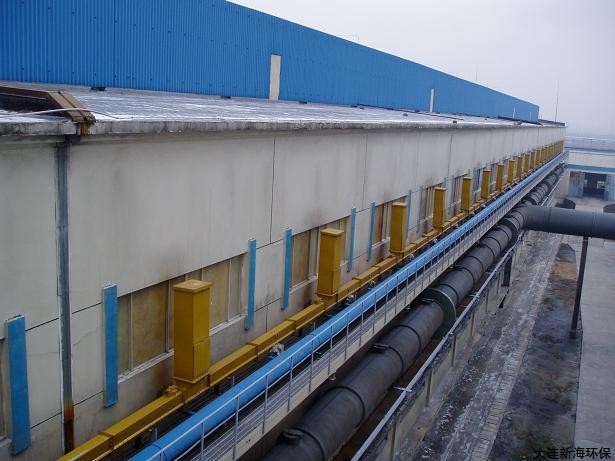

2.1系統的組成 超濃相輸送系統的起點從載氟氧化鋁貯槽出口起至電解槽料箱進口止之間的全部溜槽、垂直下料管、排氣收塵器(平衡料柱)、供風系統、各種閥門、配料計量裝置、收料裝置（倉頂收塵器）、電解槽加料系統等設備組成。并且包括新鮮氧化鋁貯槽底部風動溜槽。 超濃相輸送系統的主要部件包括溜槽、風管、雙向自動調節閥、高壓離心風機、排氣收塵器（平衡料柱）、倉頂收塵裝置、配料計量系統、回轉式收料機等組成。 溜槽是超濃相輸送系統的主要部件，每節溜槽由料室、風室、透氣板、密封墊、連接法蘭及緊固螺絲組成。透氣板把氣室和料室分隔開，由氣室進入的氣體經透氣板均勻的進入料室把物料流態化后，就可進行物料的輸送了。 風管是給流槽供風的管路。由3－4mm厚的鐵板卷成，直徑300－400mm。 雙向自動調節閥可自動調節進入流槽氣室內的風量，保證溜槽供風風壓的恒定。 排氣收塵器是溜槽料室排風的通道，只讓空氣通過而物料不能通過。 高壓離心風機是系統供風的風源。 倉頂收塵裝置保證料倉具有良好的排氣狀態，使倉內的壓力不致過高，而導致送料困難。并且收集料倉內產生的粉塵。 回轉式收料機作用同倉頂收料裝置，只是回轉收料機是用于電解質倉的排氣收塵裝置。

2.2超濃相輸送是利用低壓風的能量，在特有的輸送設備中，將粉體物料內充入一定量的氣體，使粉體物料流態化（半沸騰狀態）。此時粉體物料就象水一樣，具有良好的流動性，在外力的作用下就能產生定向移動。 輸送系統水平配置時，在輸送系統的首端設有一垂直下料段，此段落差產生的作用力，作用在繼續輸送。

溜槽技術參數:

性能參數：

系統配置：

在實際運行時，氧化鋁中含有一定砂石，如不及時除掉，溜槽中就陳積著一定厚度的砂石。溜槽透氣阻力增加，影響氧化鋁輸送，在輸送的首端加自動清砂裝置，定時清除溜槽中的砂石。能自動除鐵。在系統中增加一套自動除鐵裝置，能有效除掉氧化鋁中的鐵元素，保證鋁錠純度，減少鐵含量。增加溜槽壽命。氧化鋁粉在溜槽中運動，溜槽內兩側面磨損很大（一般壽命6－7年），為了增加溜槽使用壽命，在溜槽料室風臂上涂有固體耐磨劑，它的特點是具有極高的耐磨性，耐磨強度是Q235鐵板4倍，因此溜槽壽命大大提高。

The device can transport dry fluidity powder material in any distance. The transport ability is 1500m3/h. It is widely used in building material, metallurgy, light chemical and feed industries etc to feed or transport cement, powder coal and flour of milling and stove. But it is not suitable for the material of great granularity, big washiness and bad fluidity. The device is divided into three layers. Puff layer is below the device, transport material layer is above and ventilate layer is in the center of device. Low pressure and little volume air supplied by wind machine flow from puff layer to ventilate layer, making the material flowing and realize the moving of material. It has the features of little cost of energy, no noise, no pollution, no lubrication, low maintain ratio, high carrying ability, lightweight, saving effective place, agility to dispose wire and easy to change transport direction. It is only can transport in certain angles, not upwards. Otherwise please choose air-elevating system. Great obliquity is good for transporting if the technics disposal permits. Obliquity is always 4～6%. Commendatory obliquity is more than 10% when transport coarse material.
