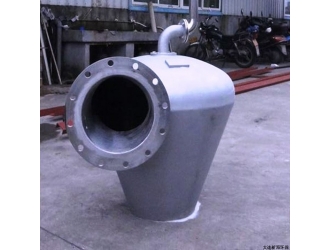

旋流限流閥

旋流限流閥是為排水管道系統和地表水系統設計的流量控制裝置，它被廣泛用于雨水溢流池、雨水截流池和洪水截流池等設施中的流量控制。旋流閥具有精確的、有利于流體的、但無活動部件的閥。水以正切角切入旋流腔，在低流量狀態，水流以重力流形式流過真有較大過水面積的旋流腔，其只受到一個光滑的角度影響，呈現在彎曲水流。在該狀態下旋流腔中的空氣被排出。水在旋流腔體中形成旋流，在其 構成較大的芭線速度，從而被空氣填滿構成旋流核，旋流核阻礙了大部分出流。在此運行狀態下，旋流閥能形成一個理想的加速阻力，其流動阻力可以使出流口的截面積減少六倍。
旋流閥，是一種自動控制出流流量的閥門裝置，該閥門沒有活動部件，僅依靠無磨損、無老化的水流作用實現流量控制。旋流閥的進出口壓力差是其完成控制的wei一力量之源。

結構原理

無須借助外力來控制流量，靠閥本身實現污水處理系統的自動控制及穩流，設計新穎，結構簡單，安裝方便，不存在磨損老化的問題，使用壽命長。旋流調流閥，
旋流限流閥，旋流穩流控制閥廣泛用于雨水溢流井、雨水溢流池、洪水截留池等設施中的流量控制。

安裝示意圖

旋流閥優點

無活動部件，無磨損，無須外部 ，水流截面大且無障礙，運行非?？煽浚惭b簡捷，無須校正。

旋流閥安裝要求

旋流閥應被安裝于為其預備的控制井內，并同時連接上附屬管道和配件。安裝簡便，安裝完畢后進行抹灰，等砼凝固后，設施便可投入使用。

訂貨說明

①產品口徑
②井內尺寸
③井內是否有其他裝置
④水位標高
⑤井內圖紙
