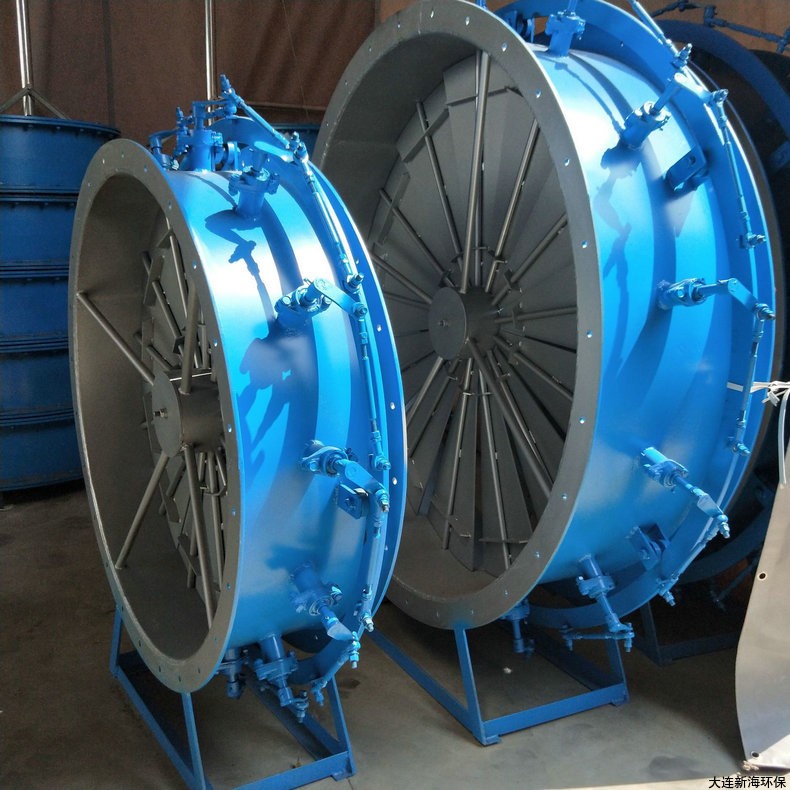

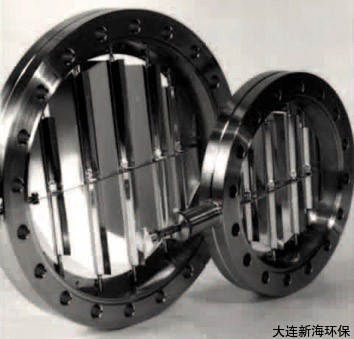

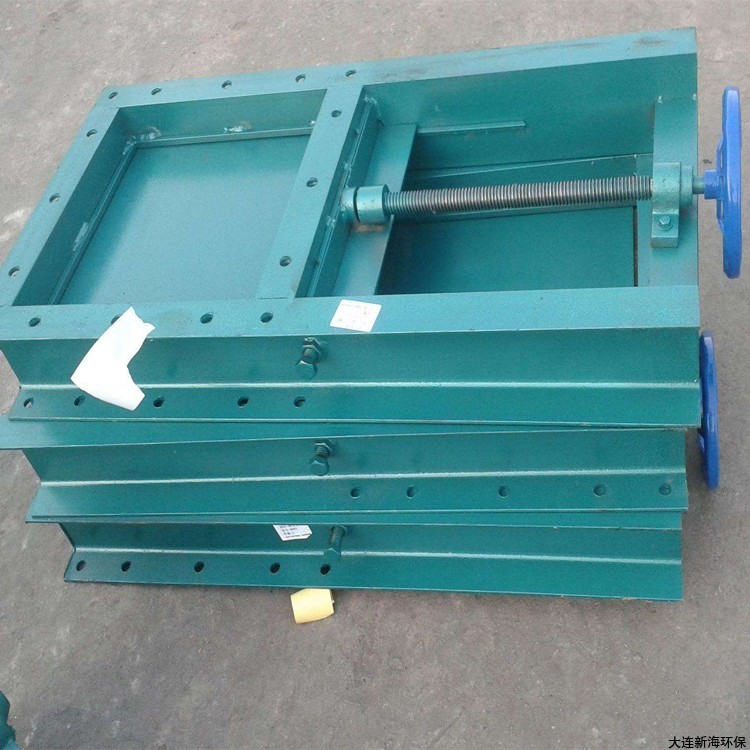

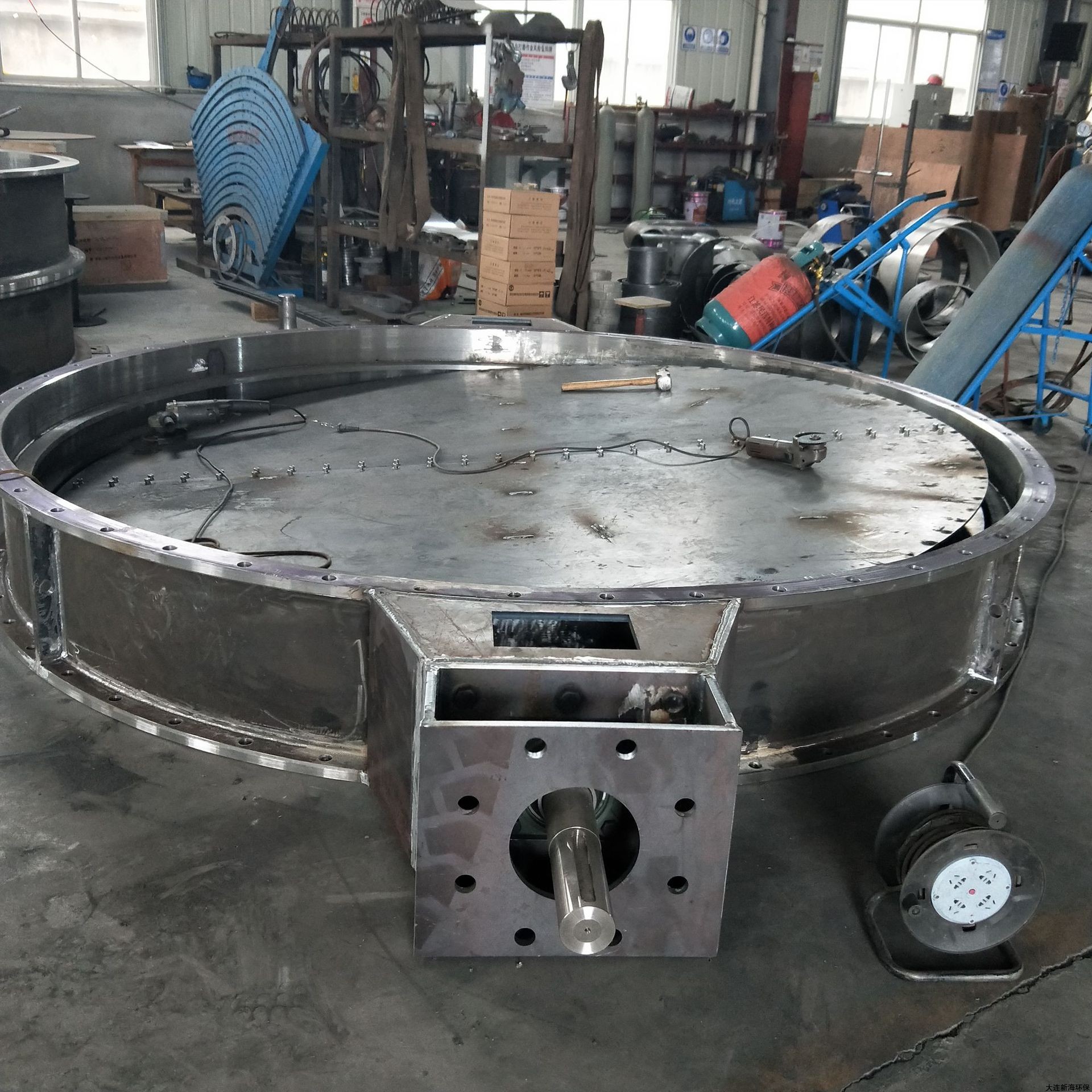

電動百葉閥氣動方閥電動方閥

電動（氣動）百葉閥廣泛應用于建材、冶金、礦山、電力等生產過程，能自動控制或手動控制調節管路中介質流量。葉板采用百葉多軸體結構，液體均勻，啟閉力炬小，動作靈敏，性能可靠。

一、概述：

矩形閥百葉閥采用百葉多軸體結構、流體均勻、啟閉力矩小、動作靈敏、性能可靠、口徑大、重量輕等優點。百葉調節閥廣泛應用于冶金、建材、電力、石化、輕工、城建、石油、制藥、食品、飲料、環保、建材、玻璃等工業部門的風機、空調機、電吸塵、煙氣和各種大型管道中，能對粉塵、氣體、進行自動或手動調節和切斷。

當擋板在90°行程內開度變化時，通過管路中的工質流量和壓力也相應呈線性改變，風門的線性調節特性優良，運行穩定可靠。

二、產品特點：

1、采用新型結構密封技術，結構可靠，泄漏率≤0.5%；

2、執行器操作控制方便，自動化程度高；

3、口徑大，從100mm到6000mm都可以做；

4、閥體材料經過熱處理，適用溫度范圍廣；

5、開度限位機構方便、靈活、精確；

6、截流速度快，運行可靠，操作簡單，維護簡便；

7、公稱壓力≤0.5MPa,介質流速≤25/s；

8、可現場或遠程開關操作控制、開度顯示。

三、閥門主要外形結構、連接尺寸及其它參數：

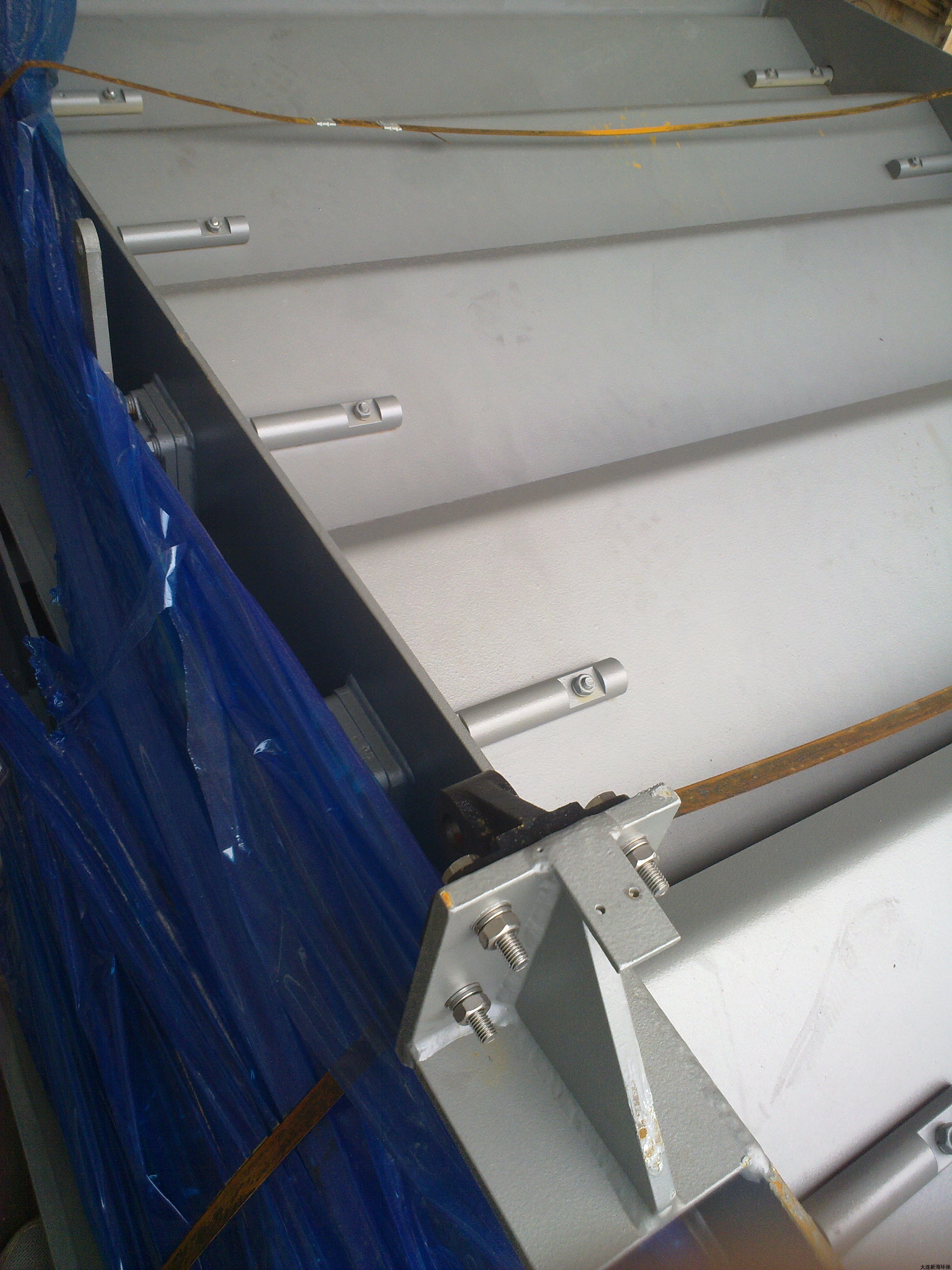

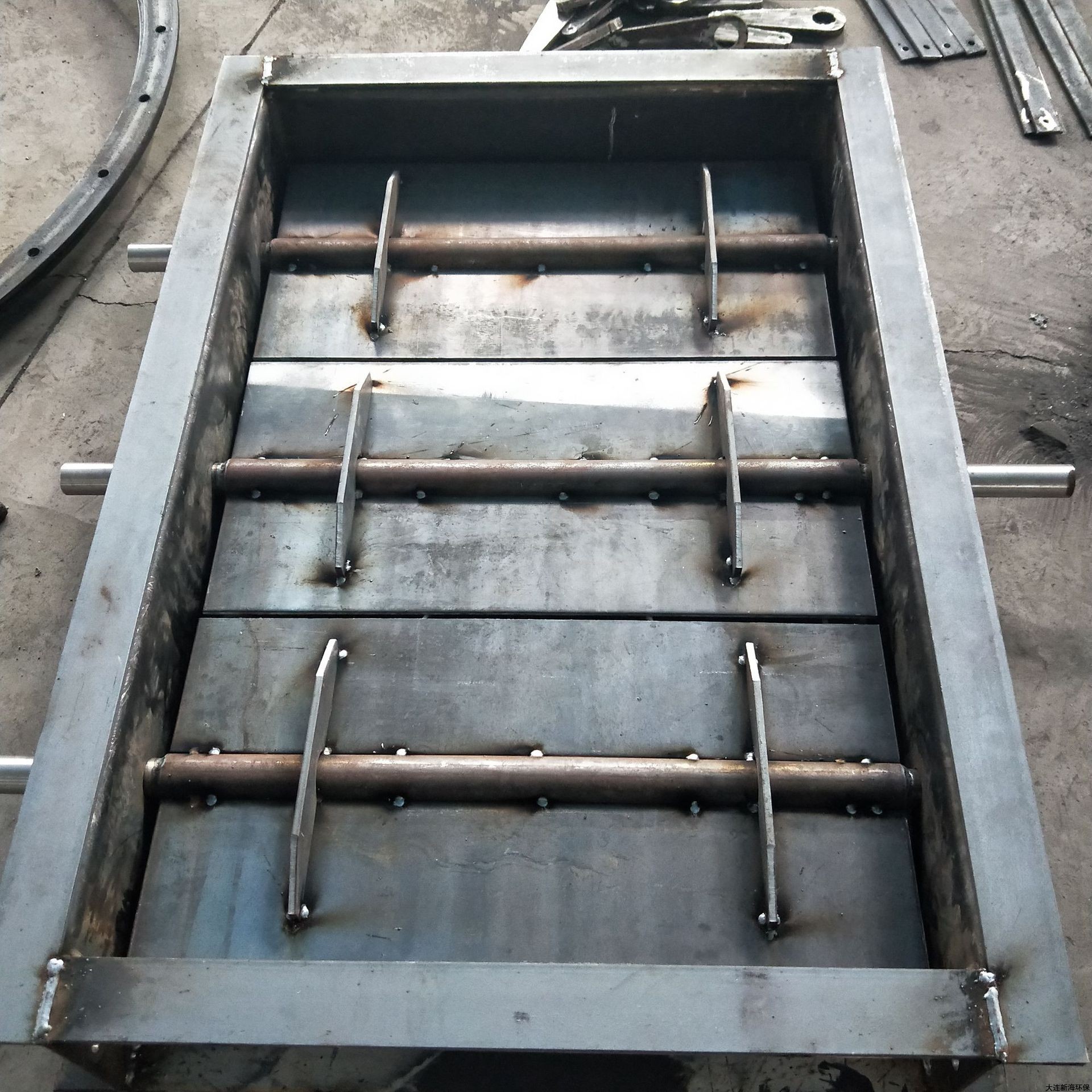

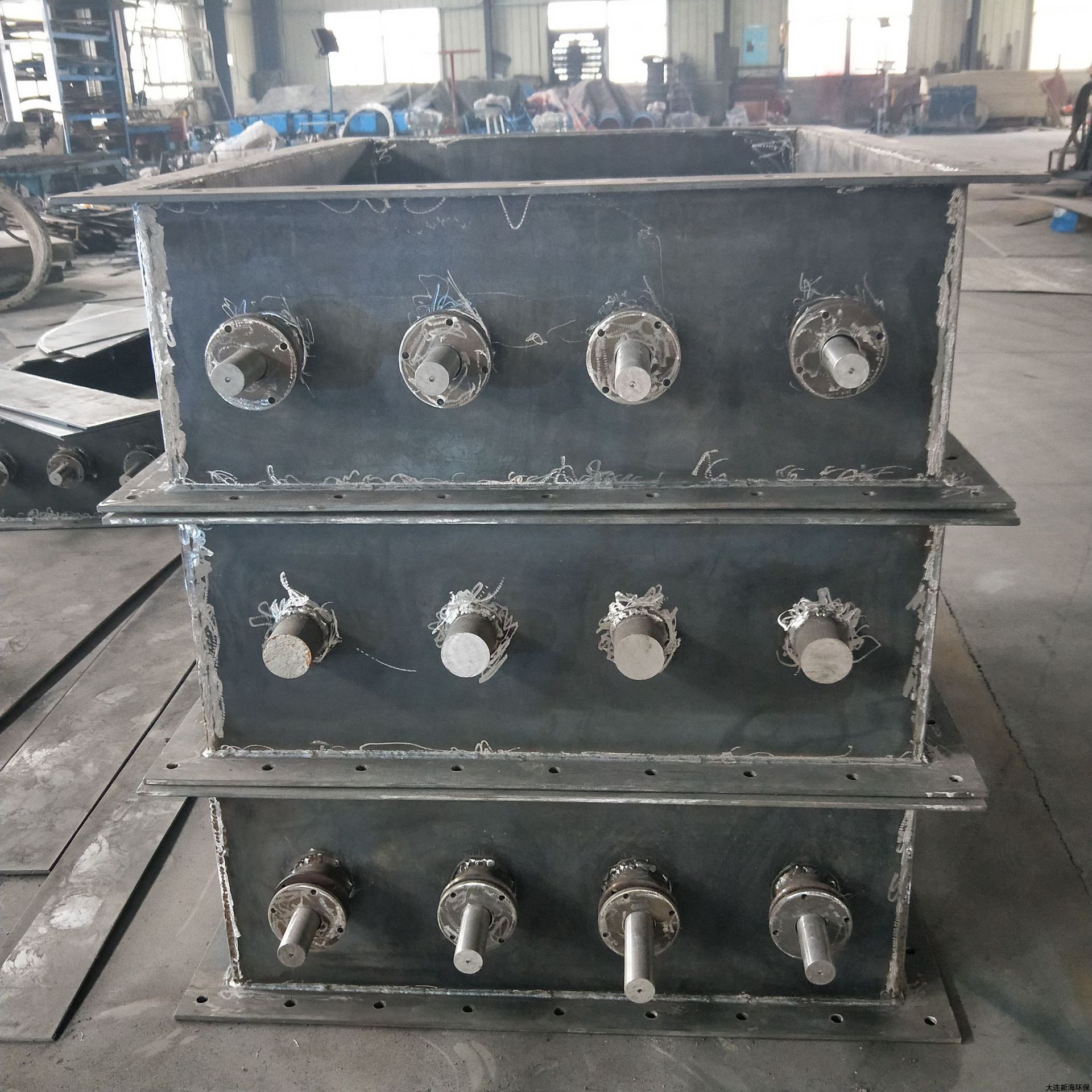

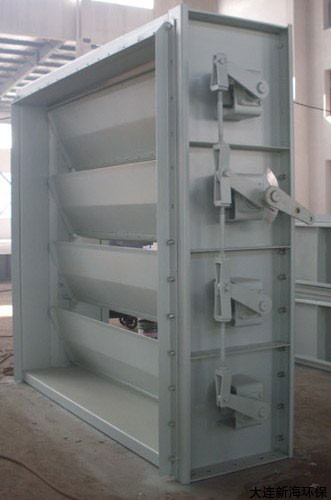

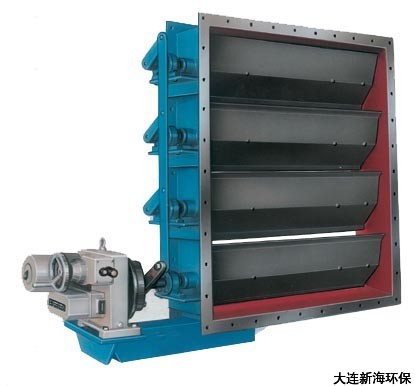

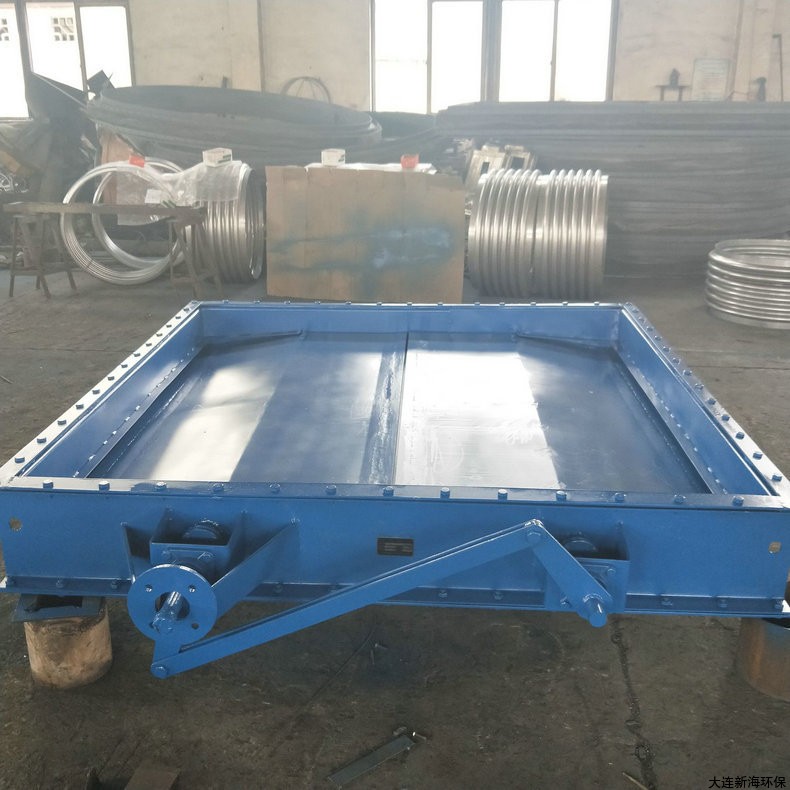

矩形百葉閥

符號名稱	表示意義
W	閥門內側寬度
H	閥門內側高度
T	閥門厚度
A	連接法蘭總高
B	連境法蘭總寬
B1	執行器與閥中心距離
B2	執行器與閥底距離

四、矩形百葉閥型號規格表：

HxW	AxB	T	B1	B2
800x400	900x500	240	790	945
800x630	900x730	240	905	1075
1000x500	1130x830	260	1005	1270
1000x800	1130x930	260	1105	1505
1250x630	1380x760	280	1075	1705
1250x1000	1380x1130	280	1300	1575
1400x800	1530x930	300	1175	1705
1400x1250	1530x1380	300	1300	2025
1600x1000	1730x1380	320	175	1775
1600x1250	1930x1380	320	1300	2025
1800x1250	1930x1530	340	1450	2175
1800x1400	2130x1380	340	1525	2325
2000x1250	2130x1380	360	1450	2175
2000x1800	2130x1730	360	1620	2520
2500x1800	2630x1730	420	1695	2595
2500x2000	2630x2130	420	1895	2995
2800x2500	2930x2630	440	2145	3195
3200x2800	3330x2930	480	2325	3825
3600x3200	3730x3330	520	2525	4225
4000x3600	4230x4730	560	2725	4825

DF－	VL－	X-	XXXX× XXXX	-X
	百葉閥	E電動執行機構	連接矩形法蘭口徑	N常溫
		N氣動執行機構		H高溫
		M手動執行機構

DF－	VL－	X-	XXXX	-X
	百葉閥	E電動執行機構	連接圓形法蘭口徑	N常溫
		N氣動執行機構		H高溫
		M手動執行機構
