除塵器卸料器星型卸料器除塵器卸灰閥

星型卸料器，卸料裝置是除塵設備排灰、送風和其它設備給料的主要設備，適用于粉狀物料和顆粒狀物料。為環保、治金、化工、糧食、食品等工業部門廣泛應用。

大連新海環保

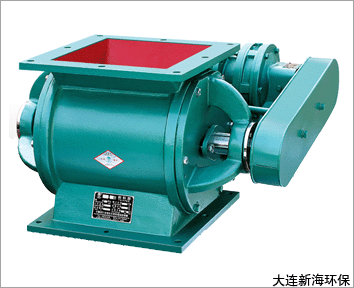

YJD星型卸料器又名剛性葉輪給料機，電動卸灰閥，它由電機、齒差行星減速器（X）或針輪擺線減速機（Z）與轉龍式卸料器三部分組成。共有兩個系列，48種規格。進出口法蘭方形的為A型，圓形的B型。

本卸料裝置是除塵設備排灰、送風和其它設備給料的主要設備，適用于粉狀物料和顆粒狀物料。為環保、治金、化工、糧食、食品等工業部門廣泛應用。

產品特點：

1、結構緊湊，造型美觀，使用方便。
2、運轉平穩，噪音低。
3、由于軸承、齒箱離開殼體一段距離，對于高溫、潤滑都有較大改善。

一、概述
　　YJD、XLD系列卸料器，又名卸料閥、卸灰閥，本裝置是除塵設備，輸送、排灰、關風和其它設備給料的主要設備，適用于將壓力狀態下的粉塵或顆粒狀物連續地、順利地排入大氣，是氣力輸送和通風除塵網路中的一種重要設備。其主要工作件是旋轉的葉輪，既起著輸送物料的作用，又擔負密封作用。廣泛用于糧食、食品、飼料、油脂、化工、儲運及其它工業中的氣力輸送或通風除塵網路卸料器之排料、排塵。
二、結構
　　YJD、XLD系列卸料裝置分三部分，電機、齒差行星減速機（Y）或擺線針輪減速機（X）與轉龍式卸灰閥，有四個系列，48種規格。進出口法蘭方形的為A型，圓形的為B型。
三、特點
　　（1）通過采用行星轉動原理，輸入輸出在同一軸線上，而且有與電機直聯一體的獨特性，因而結構緊湊造型美觀新穎、體積小、重量輕。
　?。?）運轉可靠平穩、噪音低、故障少、壽命長、齒合件采用球墨鑄鐵與軸承鋼等。使用性能好、耐磨性高。
　?。?）軸承、齒箱、遠離閥體、避免高溫灰塵的影響，前后端蓋密封性能好，防止灰塵外泄，延長機動件、潤滑系統的使用壽命。
　　（4）本機具有過載能力強，耐沖擊慣性力矩小，適用于起動頻繁和反正轉。
　　（5）用戶如需特種規格，電機、鏈輪傳動等卸料器，可與本廠聯系，均可制做。

A型外形安裝尺寸表 (mm)

型號	A	B	C	E	F	M	H	h	n-φ
YJD02型	240	200	150	650	420	122.5	225	12	8-9
YJD04型	260	230	180	758	526	140	280	15	8-11
YJD06型	280	250	200	778	536	150	300	15	8-11
YJD08型	300	270	220	798	546	160	320	18	8-11
YJD10型	320	290	240	880	628	170	340	18	8-13
YJD12型	340	310	260	900	638	180	360	18	8-13
YJD14型	360	330	280	920	648	190	380	20	8-17
YJD16型	380	350	300	960	678	200	400	20	8-17
YJD18型	400	370	320	980	688	220	440	22	8-17
YJD20型	420	390	340	1000	698	230	460	22	8-17
YJD26型	480	450	400	1150	740	260	520	24	8-17
YJD30型	600	520	440	1190	755	300	600	24	12-17

B 型外形及按裝尺寸表：

型號	? A	? B	? C	E	F	M	H	h	?
YJD02型	250	210	150	650	420	122.5	225	12	9
YJD04型	280	240	180	758	526	140	280	15	11
YJD06型	300	260	200	778	536	150	300	15	11
YJD08型	320	280	220	798	546	160	320	18	11
YJD10型	340	300	240	880	628	170	340	18	13
YJD12型	360	320	260	900	638	180	360	18	13
YJD14型	380	340	280	920	648	190	380	20	17
YJD16型	400	360	300	960	678	200	400	20	17
YJD18型	420	380	320	980	688	220	440	22	17
YJD20型	440	400	340	1000	698	230	460	22	17
YJD26型	500	460	400	1150	740	260	520	24	17
YJD30型	540	500	440	1190	755	280	560	24	17

星型卸料器技術參數：

型號數據 名稱		YJD 2	YJD 4	YJD 6	YJD 8	YJD 10	YJD 12	YJD 14	YJD 16	YJD 18	YJD 20	YJD 26	YJD 30
卸料量 L/r		2	4	6	8	10	12	14	16	18	20	26	30
r/min	Z型	33 也可按用戶要求訂作
工作溫度℃		T≤80℃
物料		粉狀，顆粒狀
電機	型號	Y801-4	Y802-4			Y90S-4			Y90L-4			Y100 L1-4	Y100 L1-4
	KW	0.55	0.75			1.1			1.5			2.2	3
	r/min	1390				1400						1430
重量		53	71	86	101	121	141	161	181	191	221	251	301
