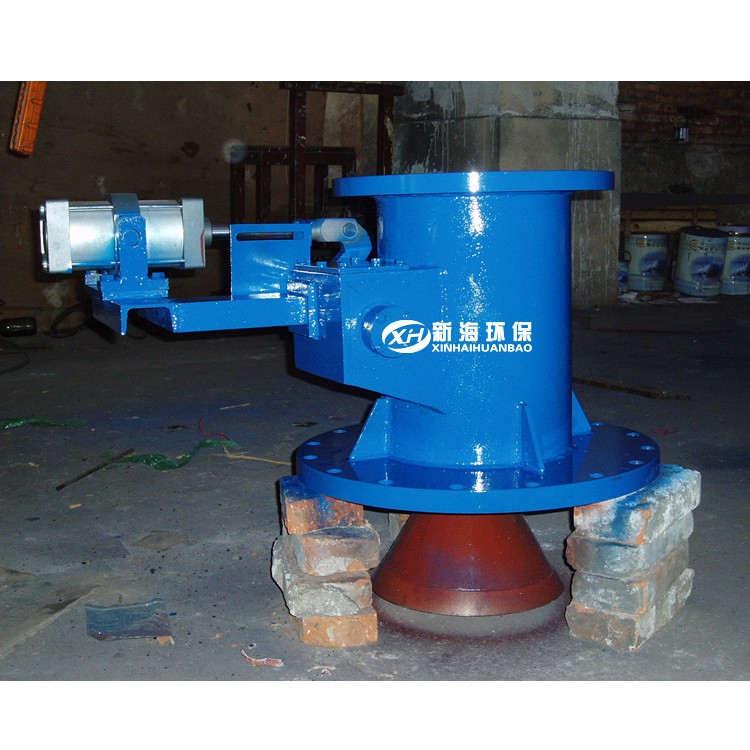

電解鋁廠氣動鐘罩閥 鋁廠排空閥 氣力提升閥 物料輸送系統

產品簡介：

       該閥是新海環保根據氣力輸送技術的優點專為化工企業氣力輸送系統設計的一種新型的閥門。采用氣動裝置操作閥門開啟、關閉，配有閥門關到位信號反饋開關,可實現遠程操作和系統工作程序自動控制?？膳涮?m3～10m3壓力容器式輸送泵，用作切斷介質通過的氣動閥門。本產品適用于電力、食品、醫藥、化工、礦山、冶金、鋼鐵等行業，特別適用多粉塵環境中使用。

設備特點：

具有結構緊湊、占地面積小、氣密性嚴、可靠性高、驅動裝置上采用同步啟閉，提高了密封的可靠性及耐壓性。
 結構原理：

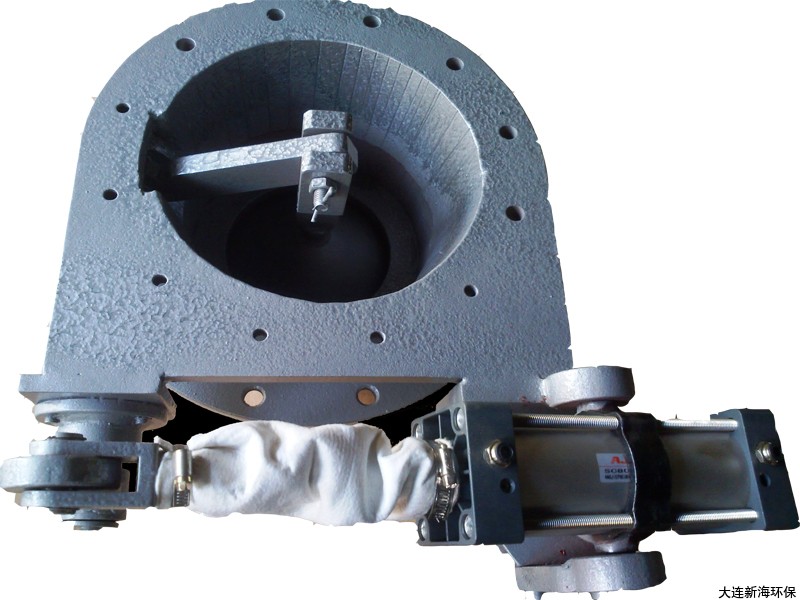

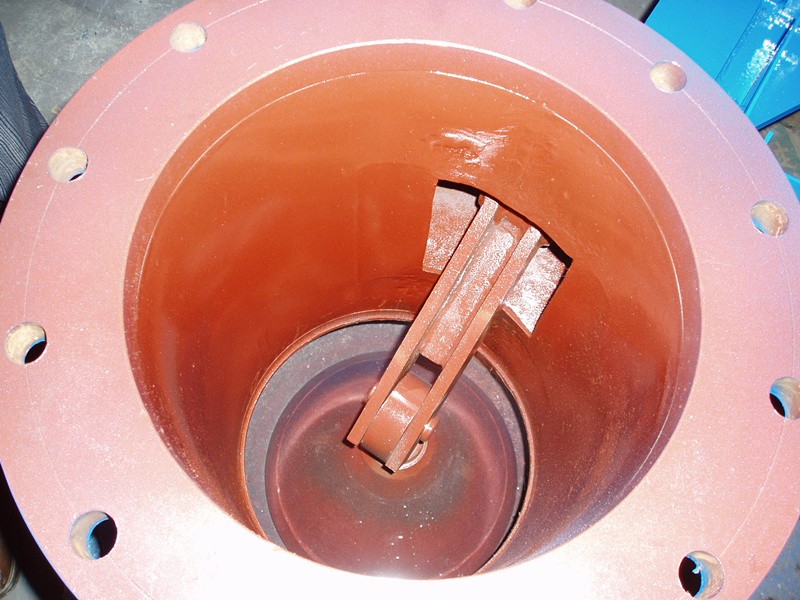

 　　主要由驅動裝置同步運行器、支架、筒體、導向桿、閥體、閥盤、限位專置、專用扶梯組成。其運行原理為，當驅動裝置通電后作旋轉運動，提升吊繩帶動導向桿，通過導向桿連接；軸把運動傳動給閥盤，從而使閥盤作上運動，達到開啟的目的。反之驅動裝置反轉則閥盤下落關閉。

設備參數：

產品型號：XH-T
公稱通徑：DN100-500
公稱壓力：PN 0.6 Mpa
適用介質：粉煤灰粉末、微粒等物料
工作溫度：110℃~200℃
工作壓力：0.5MPa~0.7MPa
主要材料：閥門由鑄鋼及碳鋼組成，密封件為（fluororubber）氟橡膠

氣動裝置參數

氣源壓力：0.45～0.7Mpa
介質：干燥壓縮空氣
氣源接口尺寸：Rc1/4"
閥門“開-關”信號反饋：在閥門“關”的位置設置信號反饋微動開關
產品標準：0/(JB)DF02
